Описание, особенности
Основные секции
- Самонаклад картона

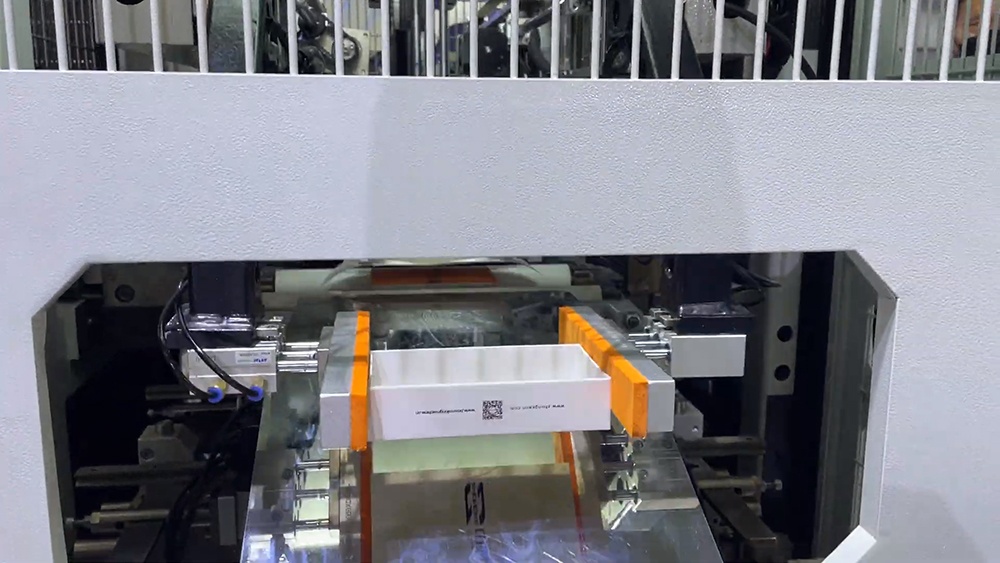

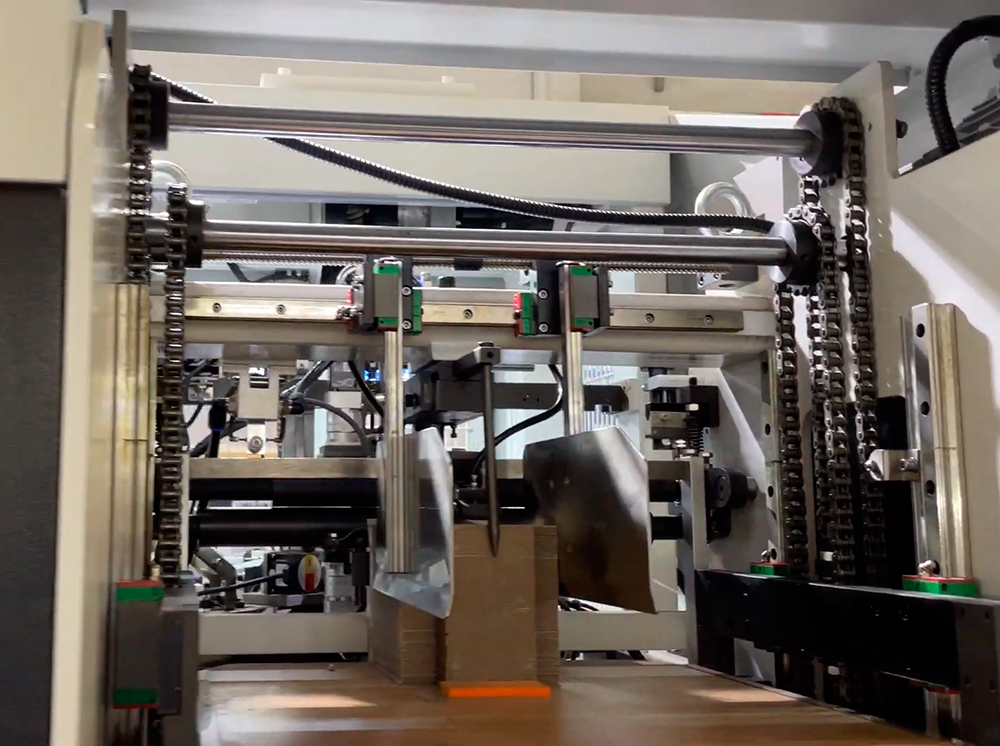

- Сборка основы жесткой коробки с фиксацией углов бумажной или пластиковой летной
- Самонаклад лайнера
- Секция нанесения клея на лайнер
- Станция подачи клея с функцией предварительного разогрева
- Вакуумный транспортер перемещения лайнера для совмещения с картонной основой

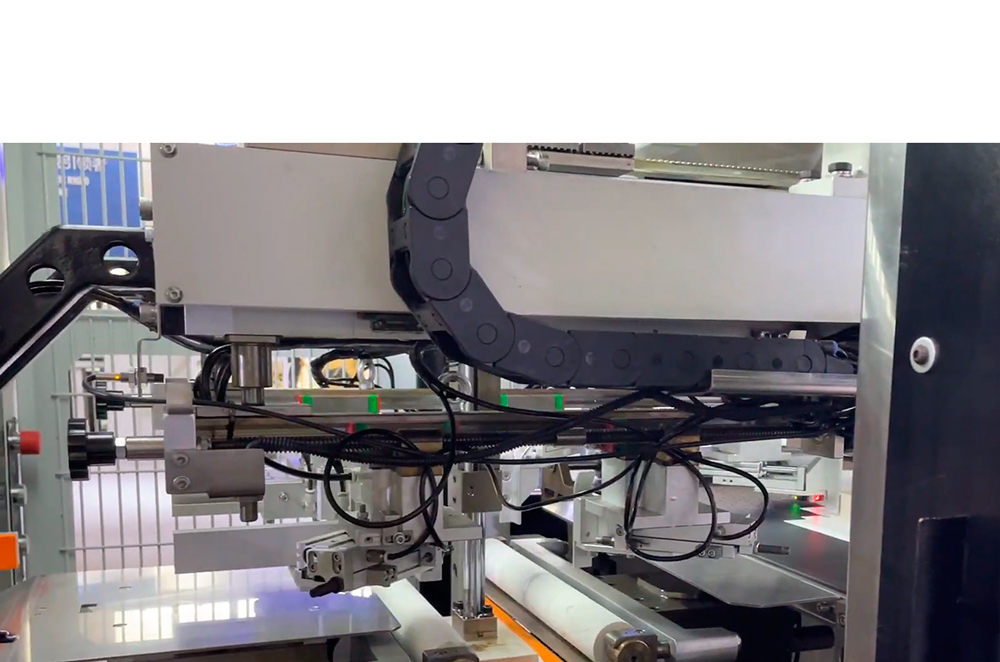

- Секция совмещения (укладки) картонной основы на лайнер с системой позиционирования по камере и перемещения картонной основы роботом
- Конвейер перемещения коробки в секцию оборачивания лайнеров
- 2 секции оборачивания лайнером собранной картонной основы
- Вывод готовой продукции
Характеристики
| Модель | ZK-3525D |
|---|---|
| Размер лайнера, мм | |
| Длина мин/макс, мм | 150-600 |
| Ширина мин/макс, мм | 70-460 |
| Размер готовой коробки (ДхШхВ), мм | |
| Макс. размер коробки, мм | 350x250x90 |
| Мин. размер коробки мм | 55x45x10 |
| Ширина загибки канта R мин / макс, мм | 10-85 |
| Боковой клапан лайнера, мм | 10-90 |
| Плотность лайнера, г/м2 | 100-350 |
| Толщина картона, мм | 0.8-3 |
| Скорость работы шт/мин. | 25 - 50 |
| Точность совмещения, мм | ±0.05 |
| Высота самонаклада для лайнера, мм | 550 |
| Высота самонаклада для картона, мм | 850 |
| Потребляемая мощность, кВт | 38 |
| Потребление сжатого воздуха, л/мин | 410 |
| Объем емкости для клея, л | 45 |
| Вес, кг | 6900 |
| Габаритные размеры машины, ДхШхВ, мм | 5200 х 4400 х 3000 |
| Энергопотребление, В/Гц | 380/50 |
| Потребляемая мощность, кВт | 38 |
Вам также может подойти

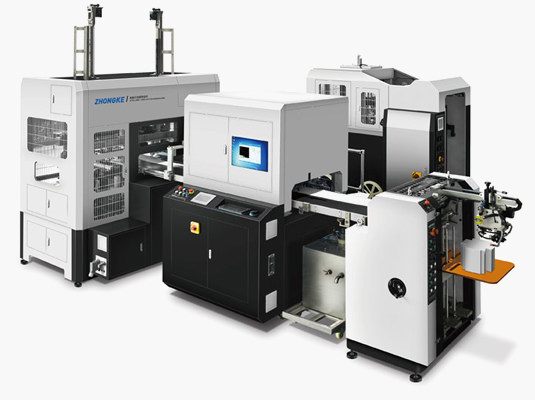

Автоматическая скоростная линия для производства жестких коробок
Zhongke-3525D - в два раза выше скорость при производстве жестких коробок. Совмещение лайнера с картонной основой осуществляется с помощью камеры и роботизированной системы перемещения картонной основы. Робот и камера сокращают время настройки на тираж. Две секции оборачивания лайнером увеличивают производительность машины.
