Описание, особенности

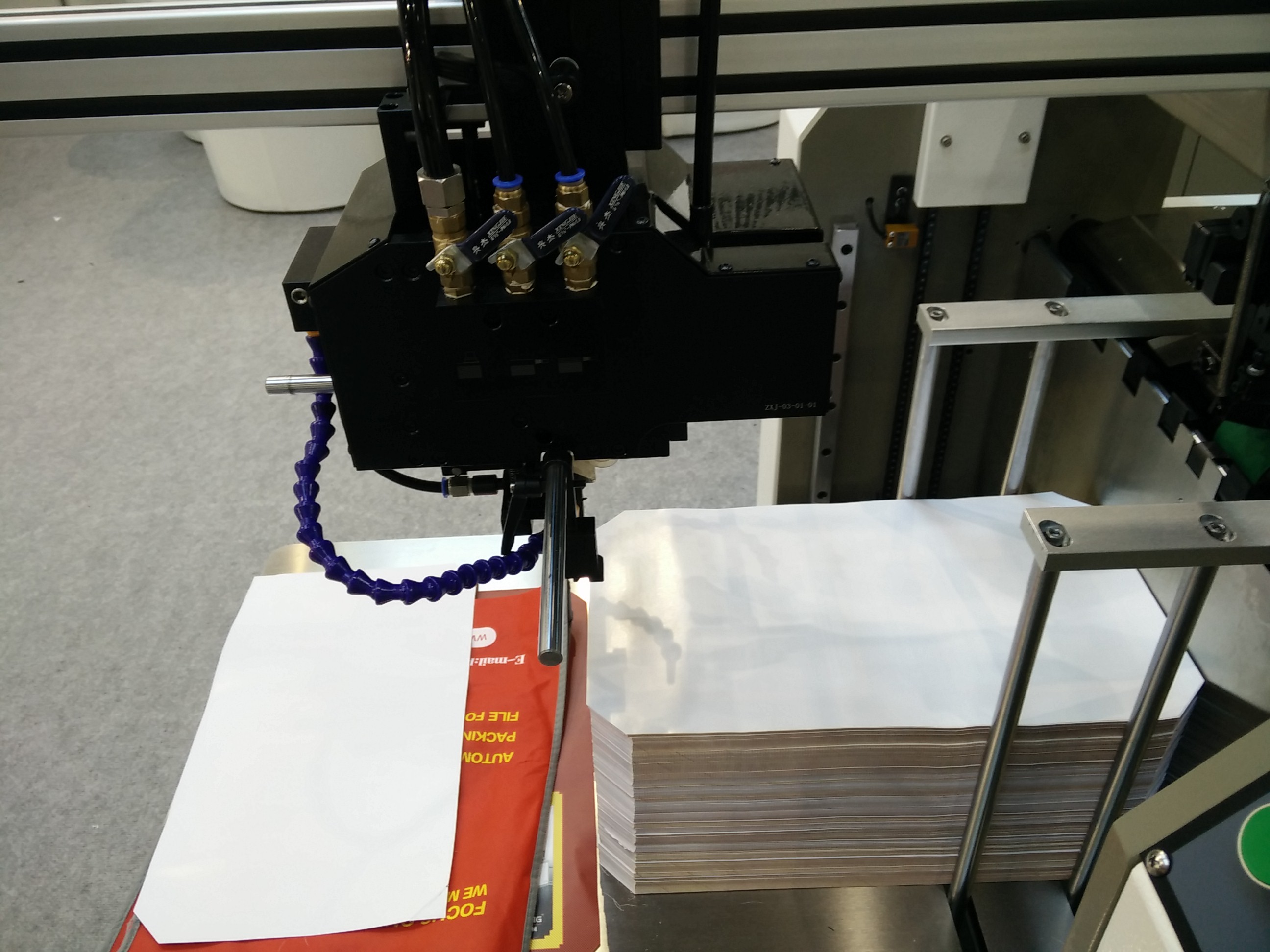

• Самонаклад подачи лайнера

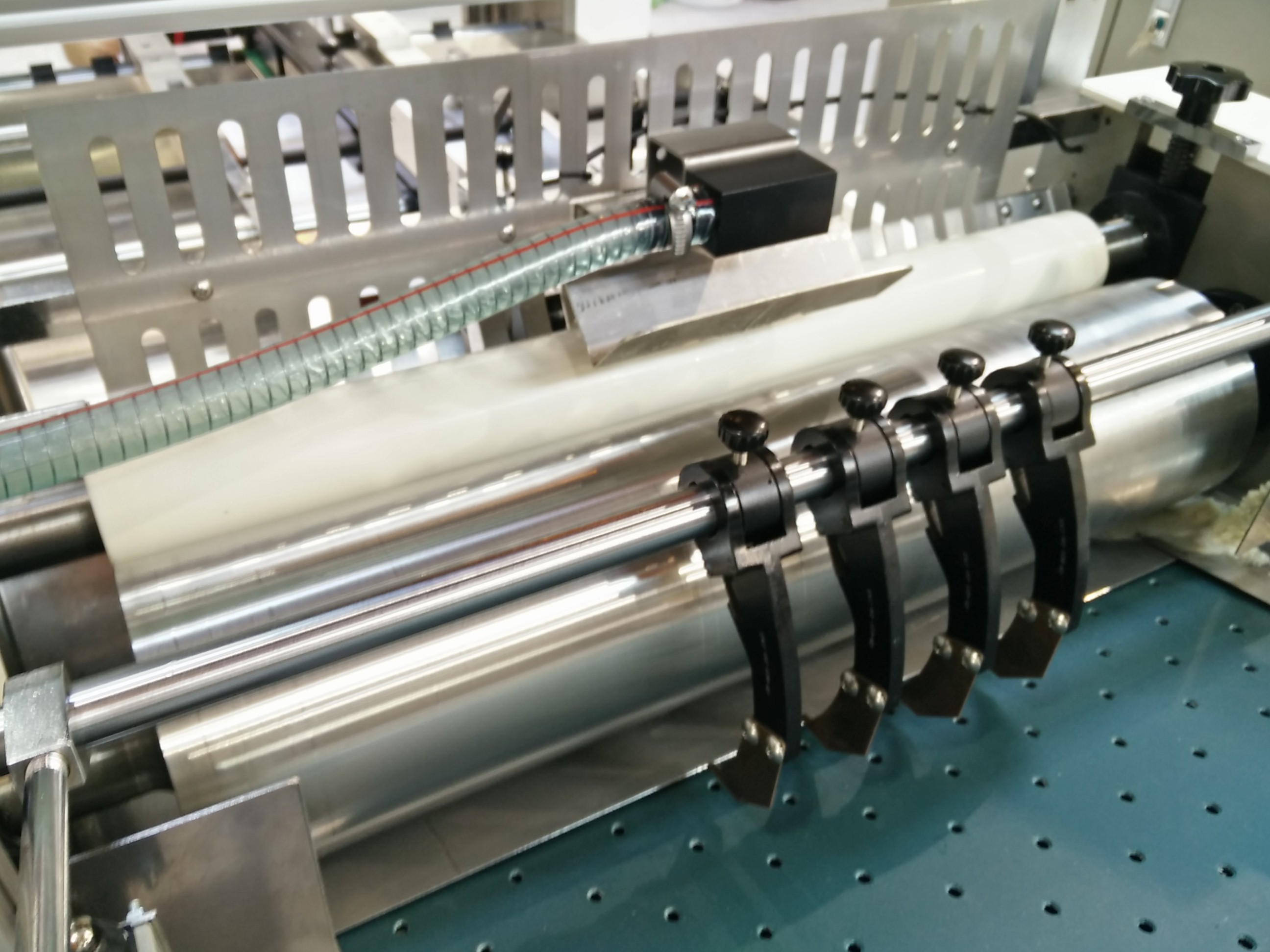

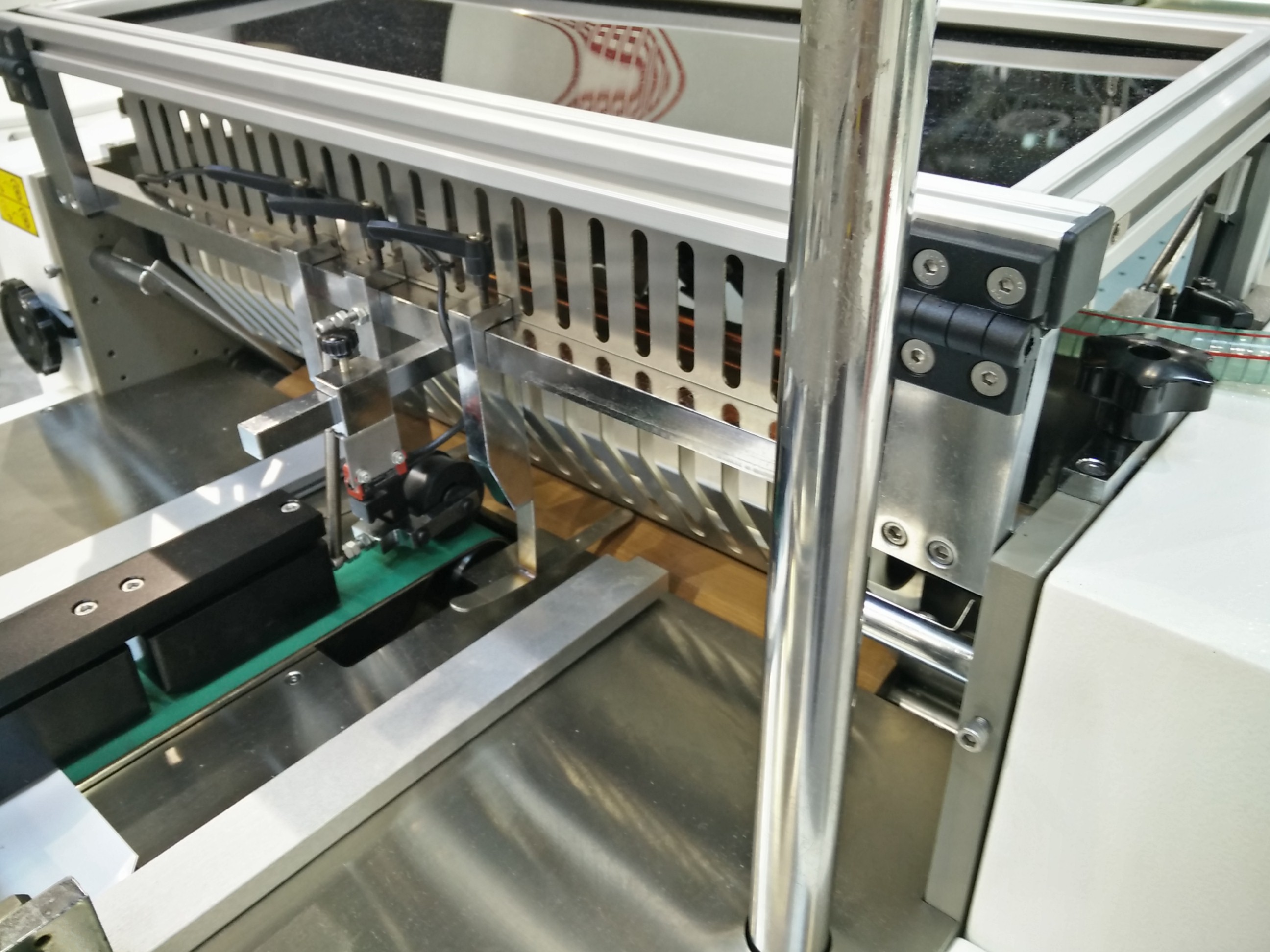

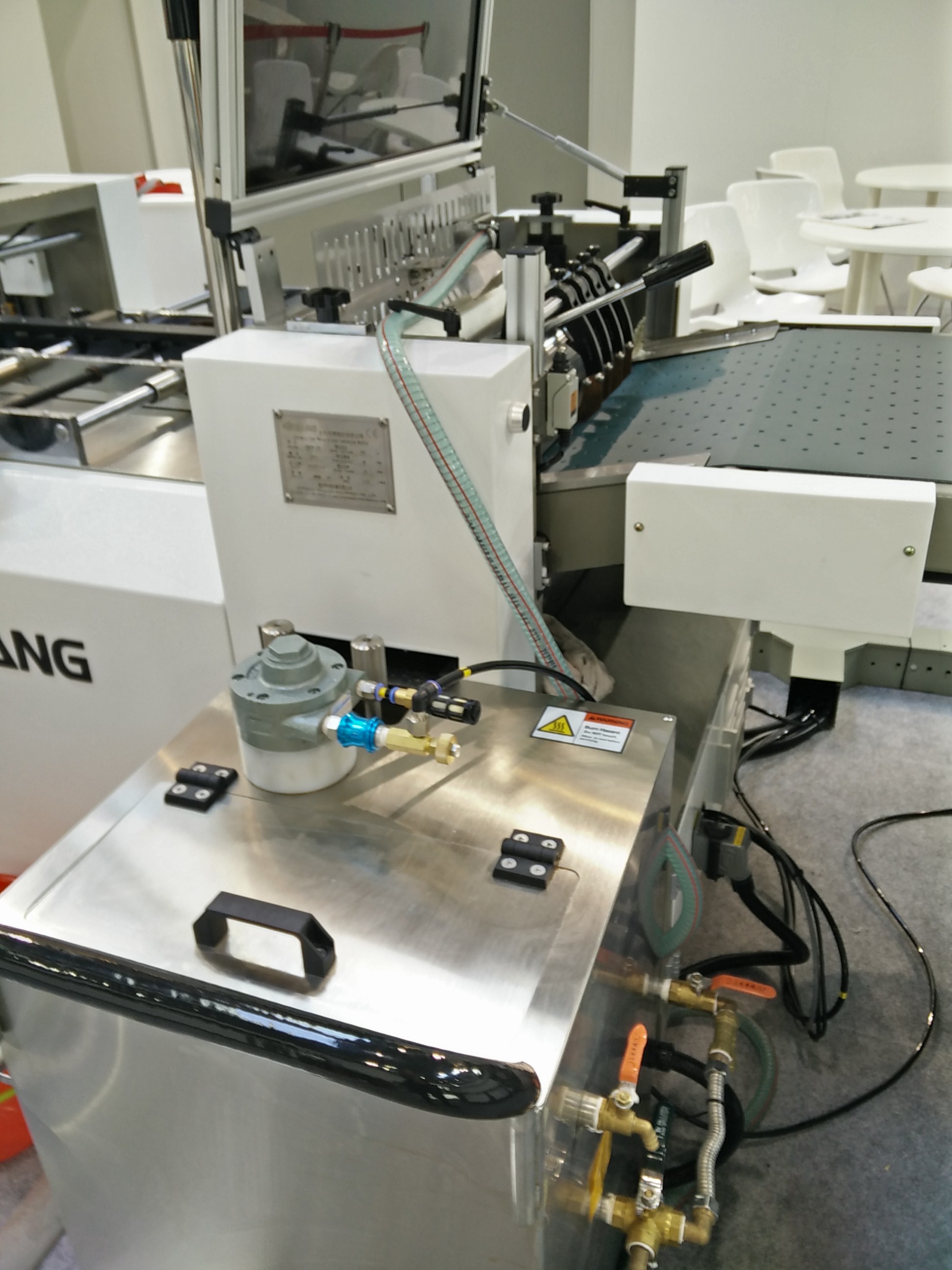

• Секция нанесения клея на лайнер

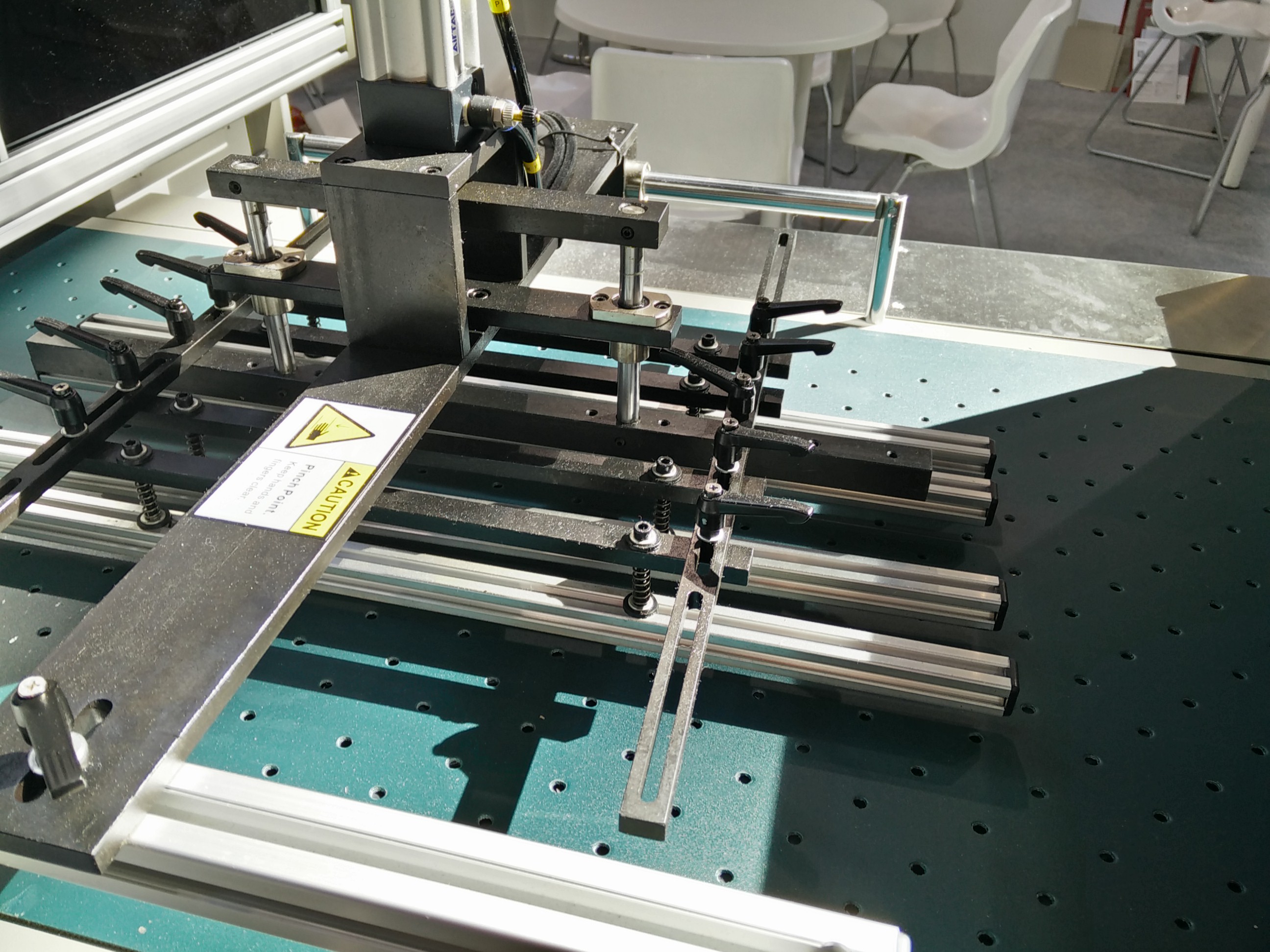

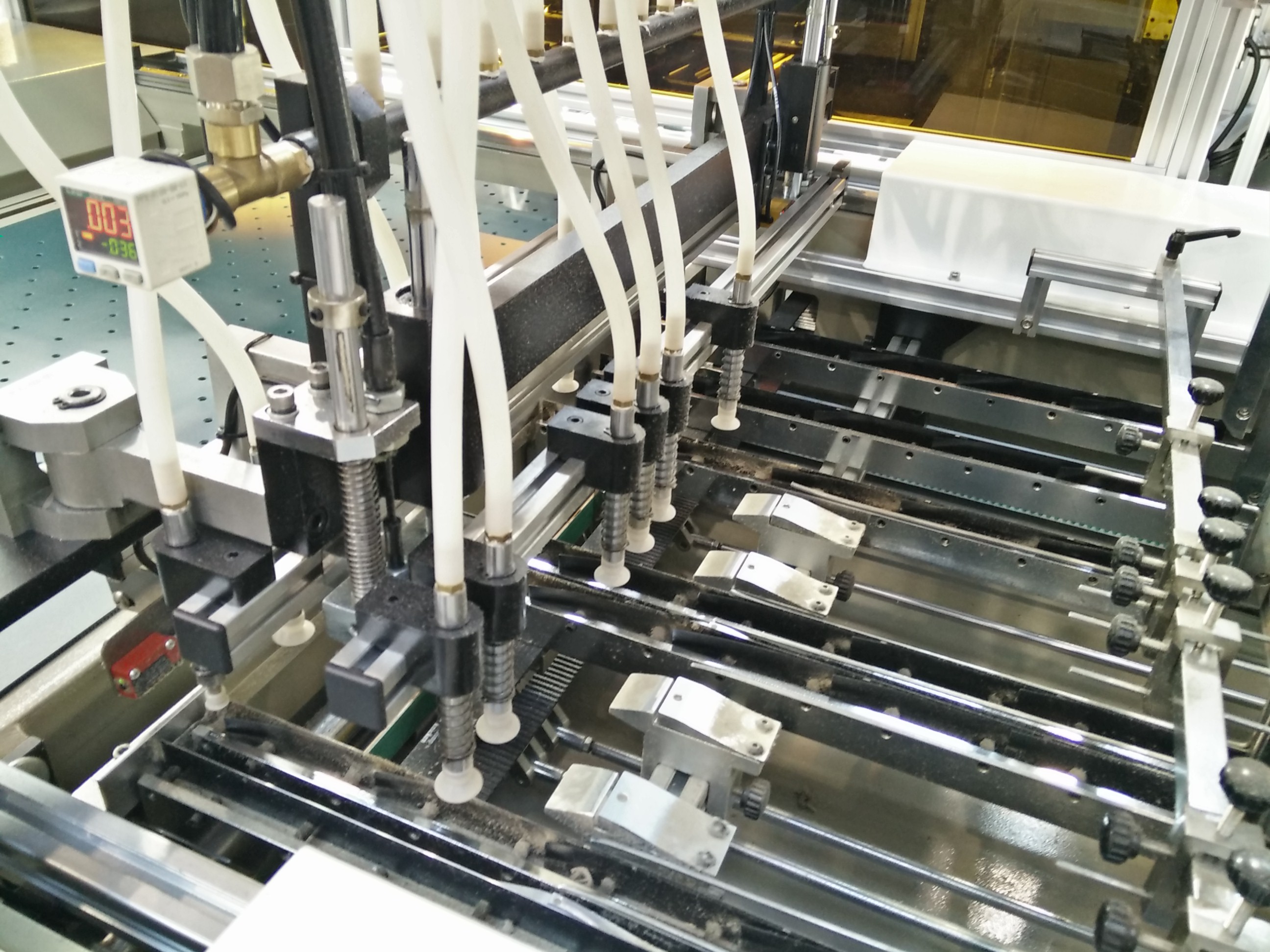

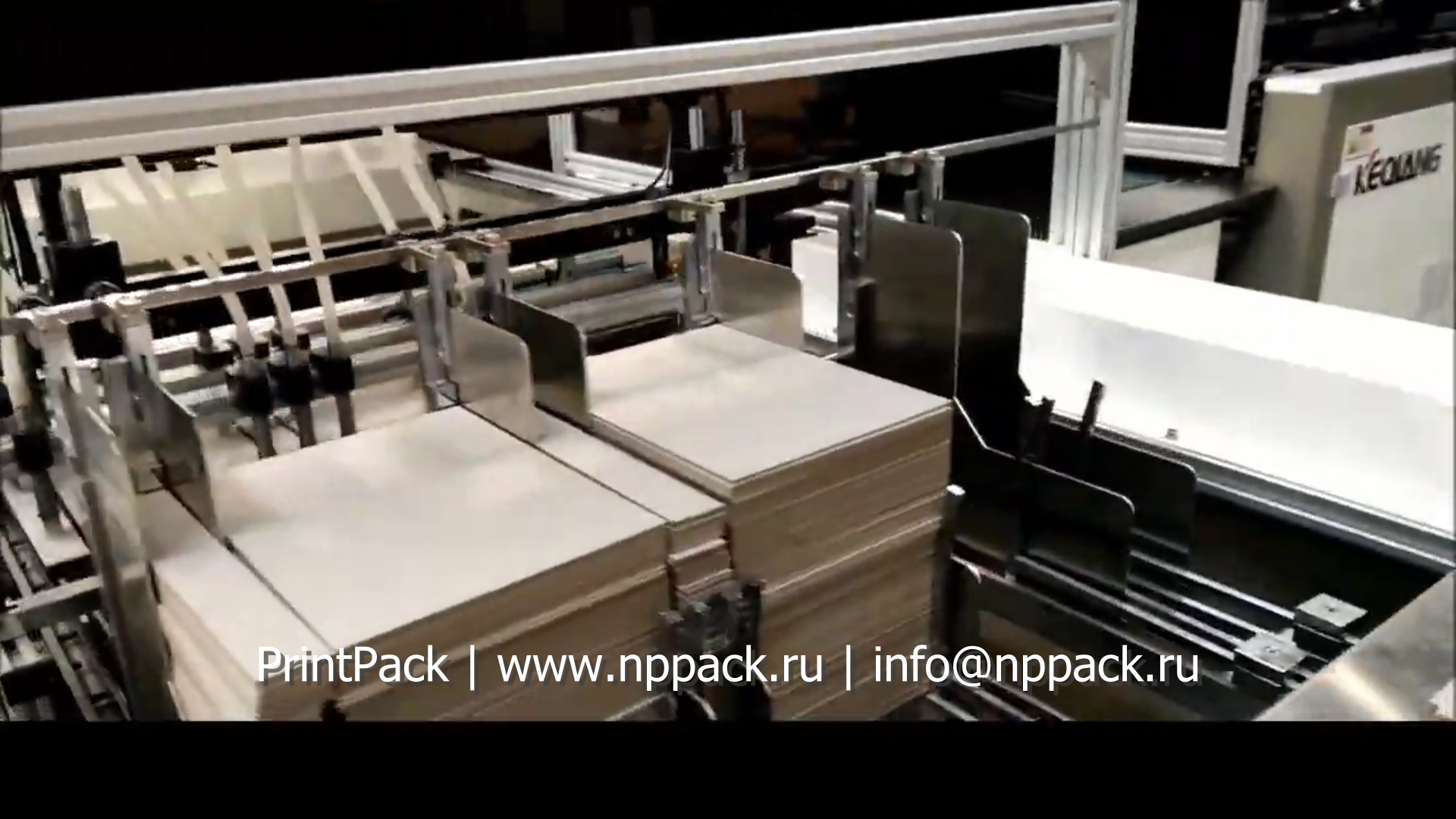

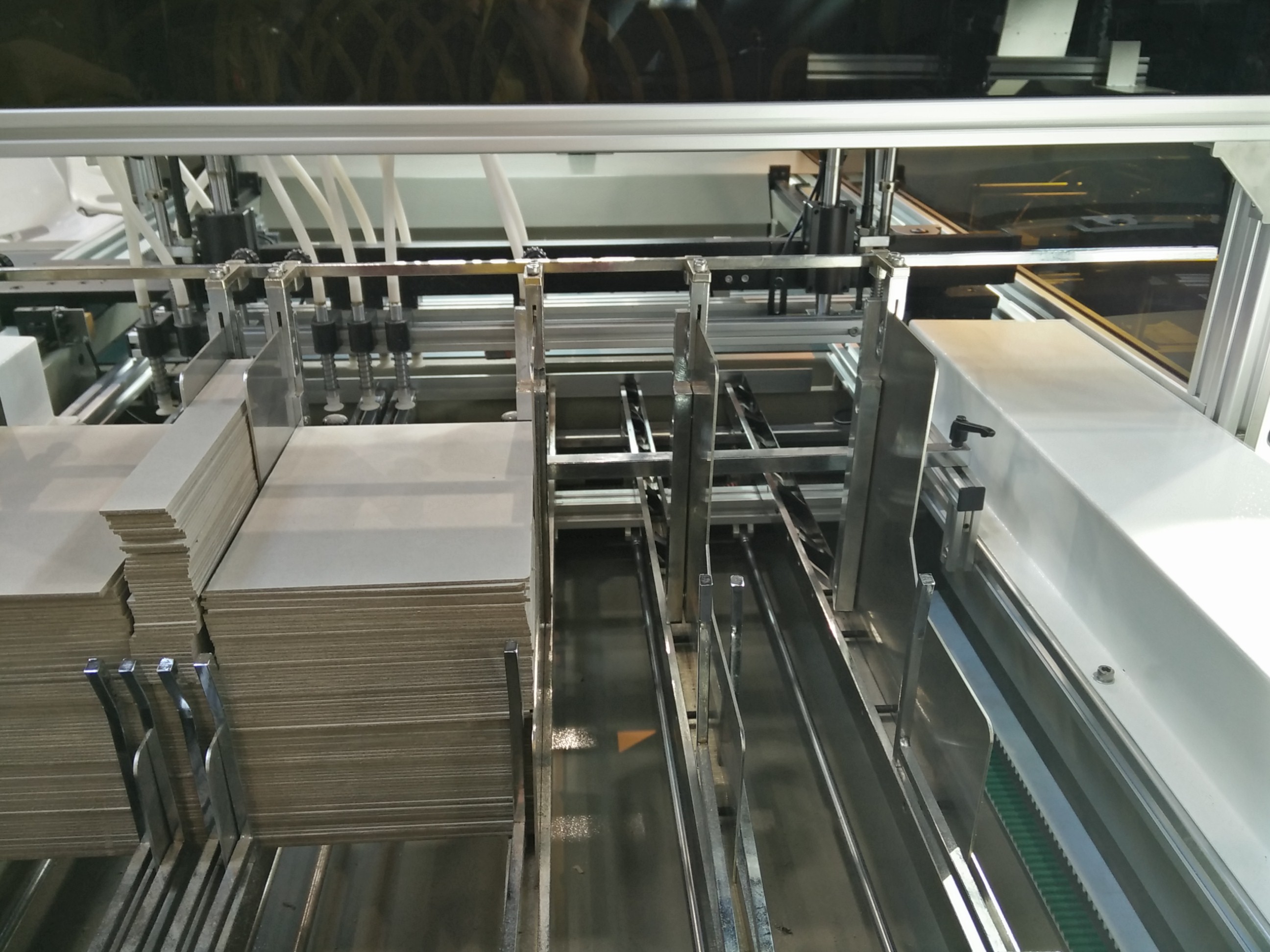

• Самонаклад подачи картона

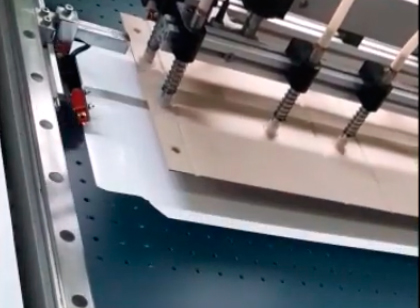

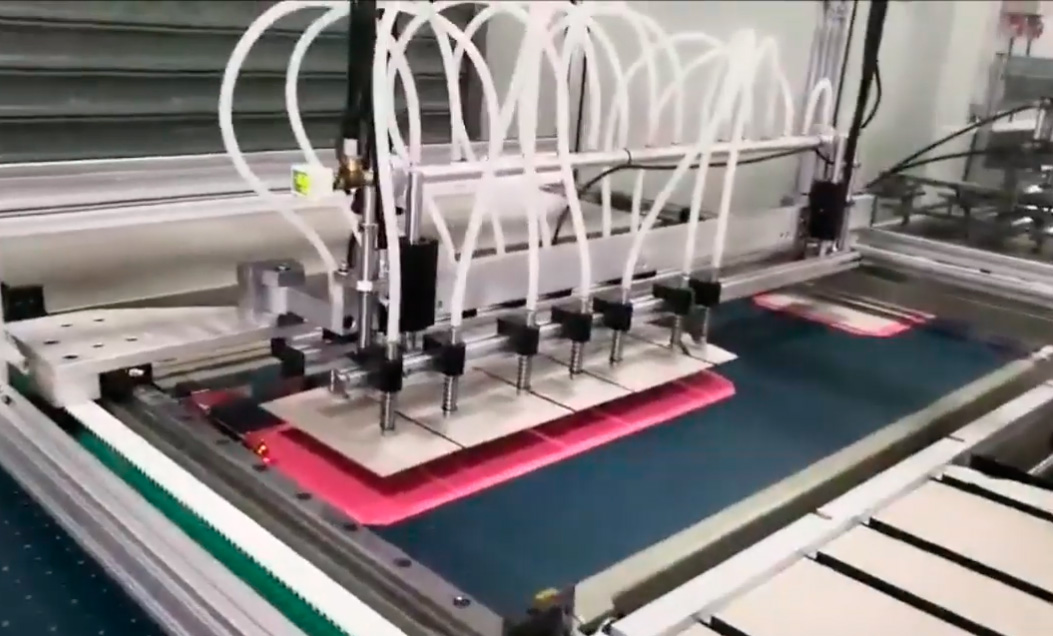

• Секция укладки картона на лайнер по датчикам совмещения
• Секция обжима

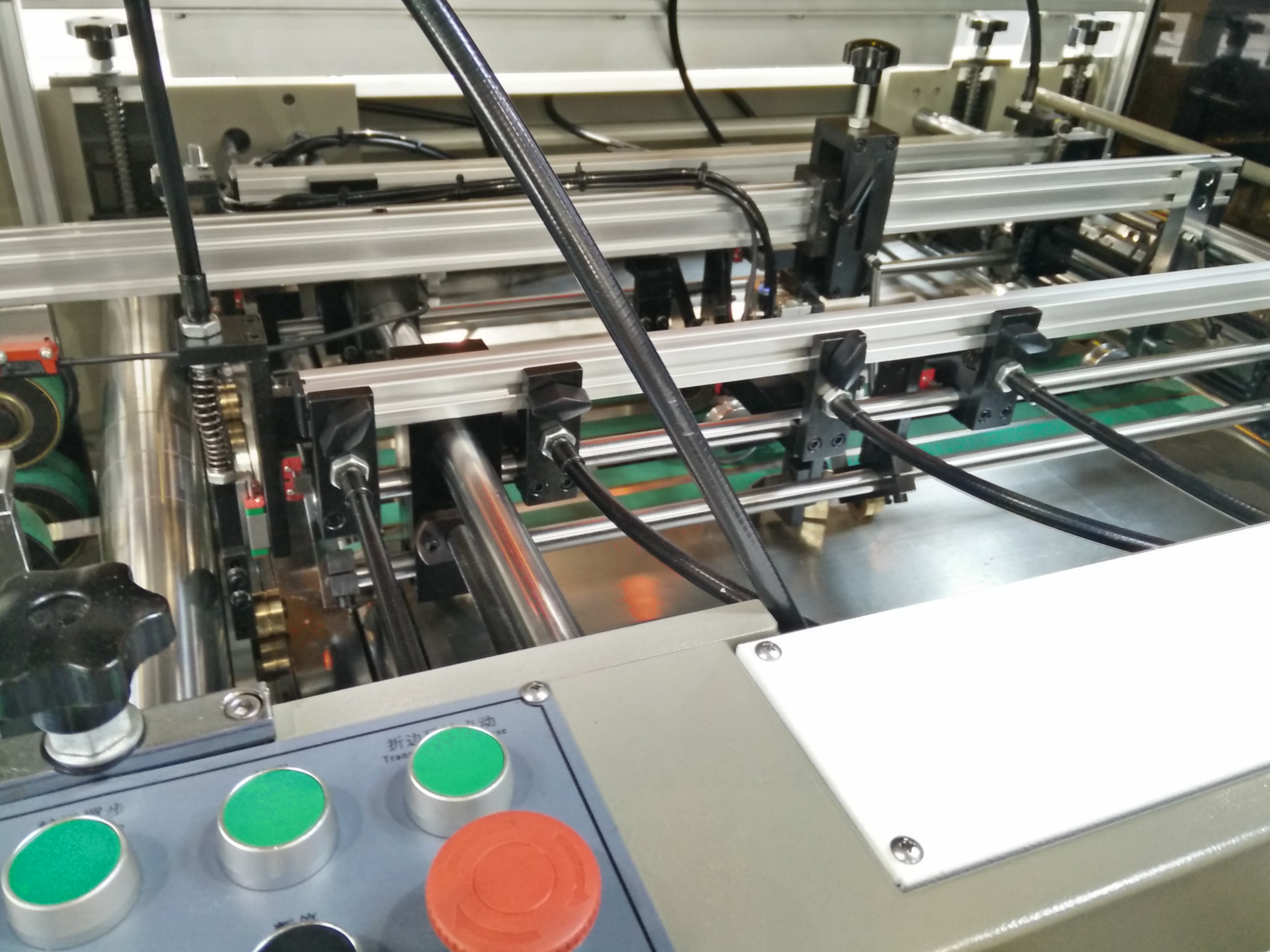

• Секция загибки боковых кантов
• Секция загибки торцевых кантов
• Вывод готовой продукции
Оснащение
- 3 сенсорных фотоэлектрических датчика, точно позиционирования до 0.25 мм
- 3 сервопривода позиционирования
- 1 сервопривод подачи картона
- Система позиционирования - патент
- Система подачи картона в режиме цикла для увеличения скорости работы машины - патент
- Система загибки кантов – патент
- Сервоприводы Panasonic Япония
- PLC OMRON Япония
- Привод NKS (импортированный)
- Контакторы, переключатели Schneider Франция
- Пневматические компоненты CKD Япония
- Конвейер Голландия
- Оптоэлектроника SICK Германия
- Линейные направляющие HIWIN Тайвань
- Привод ADLEE Тайвань
Характеристики
| Модели | ZFM 700A | ZFM 900A | ZFM 1000A | ZFM 1350A | ZFM 1350A XL |
|---|---|---|---|---|---|
| Максимальный размер готовой продукции | 450х720 мм | 450х950 мм | 600х1050 мм | 600х1350 мм | 750х1350 мм |
| Минимальный размер готовой продукции | 130х190 мм | 130х190 мм | 140х240 мм | 140х240 мм | 160х300 мм |
| Толщина картона | 1-3 мм | 1-3 мм | 1-3 мм | 1-3 мм | 1-3 мм |
| Плотность бумаги | 105-210 г/м2 | 105-210 г/м2 | 105-210 г/м2 | 105-210 г/м2 | 105-210 г/м2 |
| Скорость максимальная техническая | 20-30 шт/мин | 20-30 шт/мин | 15-20 шт/мин | 15-20 шт/мин | до 25 шт/мин |
| Электропитание | 16 кВт, 380 В | 17.5 кВт, 380 В | 18 кВт, 380 В | 19 кВт, 380 В | 22 кВт, 380 В |
| Количетво частей картона | 1-6 | 1-6 | 1-6 | 1-6 | 1-6 |

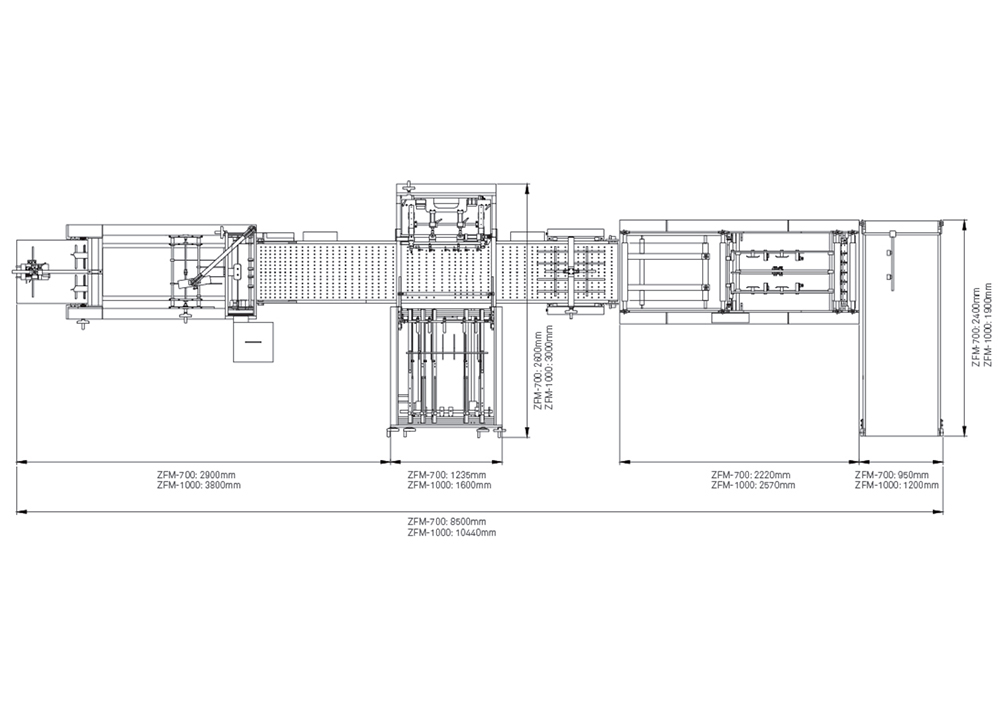

| Установочные размеры | 8500х2600х1400 мм | 9750х2600х1400 мм | 10440х3000х1500 мм | 11500х3000х1500 мм | 12850х3450х1500 мм |
| Вес | 3500 кг | 4000 кг | 5000 кг | 6000 кг | 6000 кг |
Взгляните на других производителей
Вам также может подойти
Автоматические машины для производства книжных обложек, твердого переплета, канцелярских папок
Производитель: KEQIANG-HORDA
Модель: ZFM 700A, ZFM 900A, ZFM 1000A, ZFM 1350A, ZFM 1350A XL
Категория: Оборудование для изготовления жестких коробок

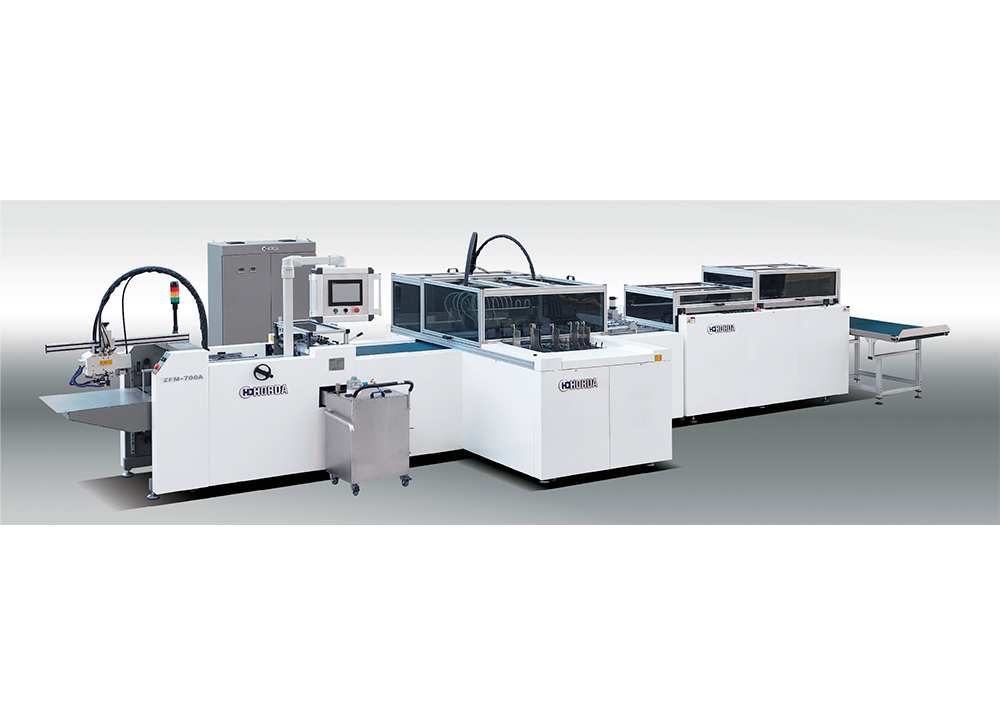

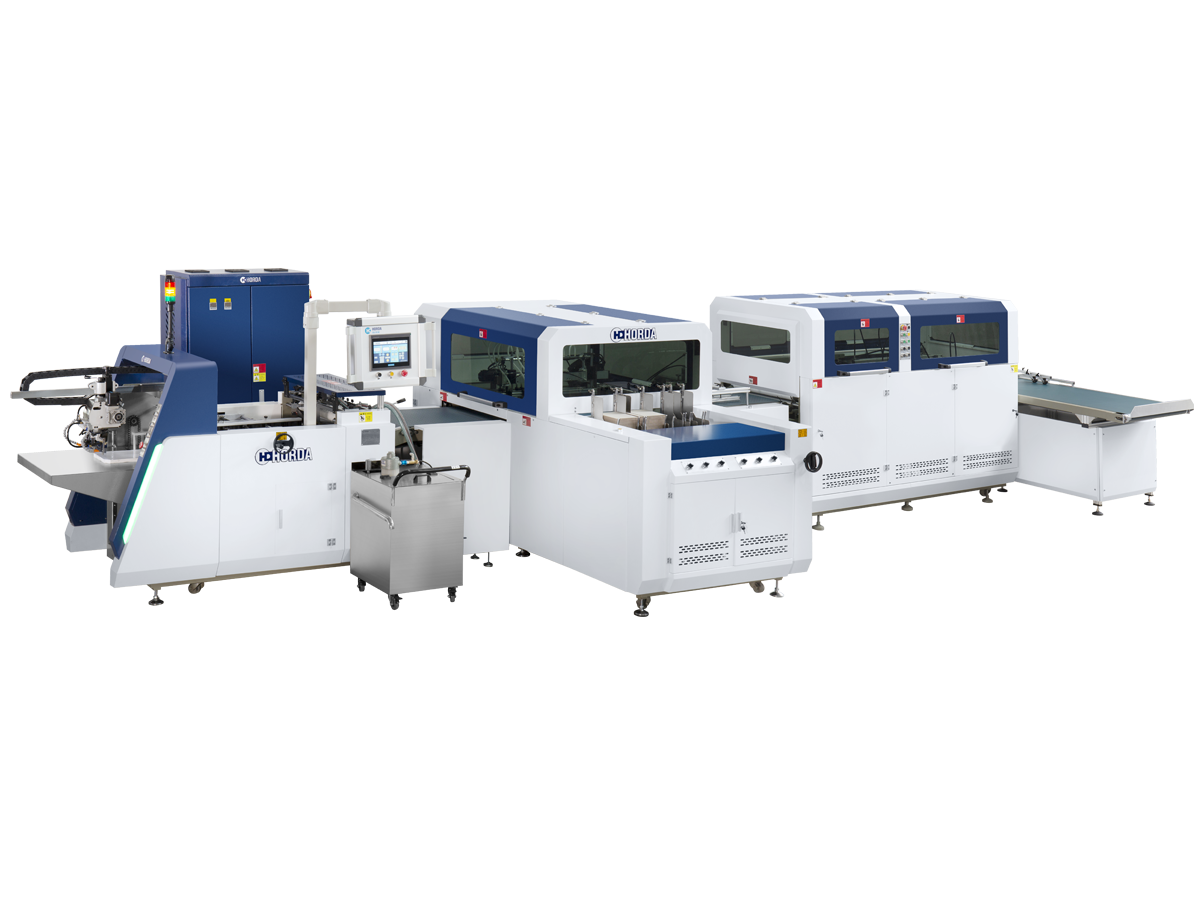

Автоматическая крышкоделательная линия с автоматической загибкой кантов для изготовления переплётных крышек, папок, постеров, подставок календарей, настольных игр и др.
