Описание, особенности
Машины Qide серии YXD-040 - применяются для сшивки гофрокоробов состоящих из двух заготовок большого размера, а также обечайки и прочих крупногабаритных коробов с крышкой или без крышки. Идеально сшивают 3 и 5-слойный гофрокартон, под 7-слойный настраиваются по запросу. На смену заказов уходит 3-6 минут. Для контроля и координации положения при подаче заготовки и во время процесса сшивки используются двойные серводвигатели. Возможна одинарная, двойная и комбинированная сшивка, все скобы загибаются одновременно. Автоматический счетчик на выходе, любое количество продукции можно задать на сенсорном экране. Шаг сшивки можно регулировать на сенсорном экране, а максимальное расстояние между скобами может достигать 120 мм.
Оснащение
- Сшивающая головка XX, Тайвань
- Система сервоуправления Yaskawa, Япония
- PLC Mitsubishi, Япония
- Сенсорный экран Weilun, Тайвань
- Проволочный нож Fuji, Япония
- Двигатель Haoxin, Тайвань
- Синхронный ремень HONGS BELT, Германия
- Кнопочный и концевой выключатели Tiande, Тайвань
- Электрический выключатель Shilin, Тайвань
- Подшипники NACHI, Япония
- Односторонние подшипники STIEBER, Германия
- Пневматические компоненты Yadeke, Тайвань
Характеристики
| МОДЕЛЬ | YXD-040 1800 | YXD-040 2400 | YXD-040 2700 | YXD-040 3000 |
|---|---|---|---|---|
| Максимальный размер листа (A+B)×2, мм | 3600 | 4800 | 5400 | 6000 |
| Минимальный размер листа (A+B)×2, мм | 1060 | 1060 | 1060 | 1060 |
| Максимальная длина короба (A), мм | 1650 | 2250 | 2550 | 2850 |
| Минимальная длина короба (A), мм | 350 | 350 | 350 | 350 |
| Максимальная ширина короба (B), мм | 900 | 1200 | 1350 | 1500 |
| Минимальная ширина короба (B), мм | 150 | 150 | 150 | 150 |
| Максимальная высота короба (C+D+C), мм | 1200(1200-2250) | 3000 | 3000 | |
| Минимальная высота короба (C+D+C), мм | 400 | 400 | 400 | 400 |
| Максимальная ширина (TS), мм | 30-45 | 45 | 25-45 (25-60 по запросу) | 35-45 |
| Толщина 3 и 5-слойного гофрокартона, мм | 3-8 | 3-8 (9-11 по запросу) | 3-8 (3-12 по запросу) | 3-8 |
| Скорость машины, скоб в минуту | 500 | 500 | 500 | 500 |
| Расстояние между скобами, мм | 30-120 | 30-120 | 30-120 | 30-120 |
| Потребляемая мощность, л.с. | 10 | 18 | 18 | 18 |
| Электропитание, Вольт | 380 | 380 | 380 | 380 |
| Проволока (Толщина х Ширина), мм | (0.68-0.75) х (1.8-2.0) | (0.68-0.75) х (1.8-2.0) | (0.68-0.75) х (1.8-2.0) | (0.68-0.75) х (1.8-2.0) |
| Устройство подачи проволоки, кг | 2,5 (20 по запросу) | 2,5 (20 по запросу) | 2,5 (20 по запросу) | 2,5 (20 по запросу) |
| Размер машины ДхШ, мм | 4000х3400 | 6000х4200 | 6000х4500 | 6000х4800 |
| Вес машины, кг | 4000 | 5800 | 5900 | 5200 |
| Виды сшивания | одиночный (/ / / /), двойной (// // // //) переменный (// / / //) |
одиночный (/ / / /), двойной (// // // //) переменный (// / / //) |
одиночный (/ / / /), двойной (// // // //) переменный (// / / //) |
одиночный (/ / / /), двойной (// // // //) переменный (// / / //) |
| Количество сшивок подряд | 1-99 | 1-99 (или больше) | 1-99 (или больше) | 1-99 |

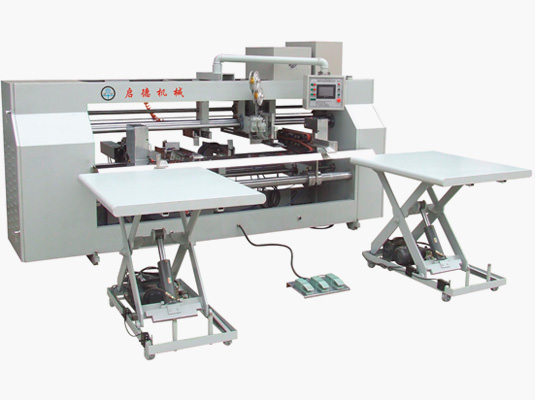

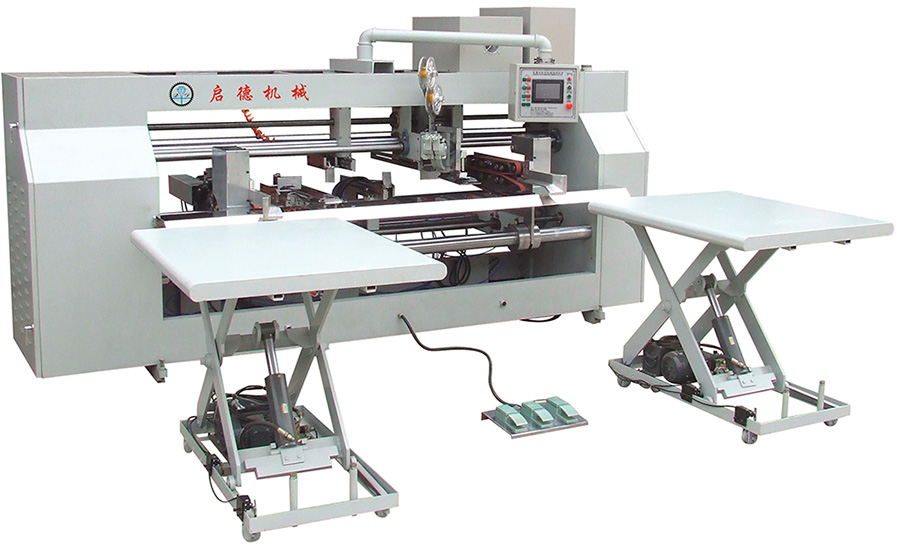

Полуавтоматическая машина для сшивки гофрокоробов
Полуавтоматическая машина Qide серии YXD-040 применяется для сшивки гофрокоробов из двух заготовок большого размера. Для контроля и координации положения на подаче заготовки и во время сшивки используются двойные серводвигатели.

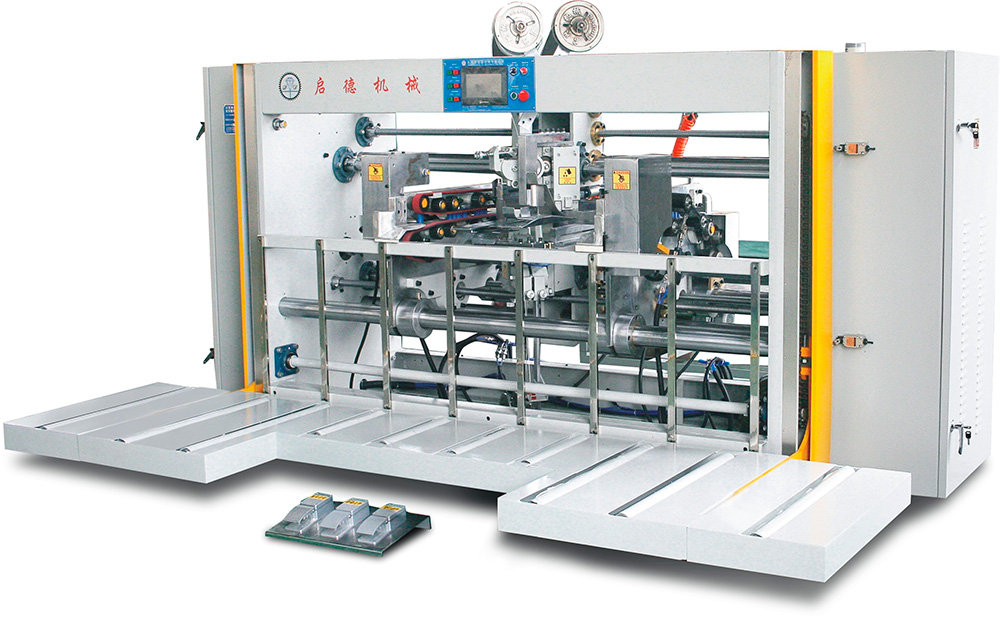

Полуавтоматическая машина для сшивки гофрокоробов
Полуавтоматическая машина Qide серии YXD-040 применяется для сшивки гофрокоробов из двух заготовок большого размера. Для контроля и координации положения на подаче заготовки и во время сшивки используются двойные серводвигатели.
