Описание, особенности

Комплексы серии SC — это современные многофункциональные раскройные комплексы, разработанные для автоматизации процессов раскроя различных материалов и повышения эффективности производства. Линейка включает модели различных форматов и конфигураций: со стационарным рабочим столом, подвижным рабочим столом, автоматической подачей листов, а также автоматизированными системами загрузки и выгрузки материалов.

Оснащены высокоточной сервосистемой управления нового поколения, обеспечивая скорость резки до 1800 мм/с, высокую повторяемость обработки и стабильное качество изготовленных изделий. Усиленная вакуумная система надежно фиксирует материал на рабочем столе, а модульная конструкция позволяет быстро менять инструменты и адаптировать оборудование под различные производственные задачи.

Комплексы серии SC поддерживают широкий спектр технологических операций: резку, надсечку (kiss-cut), биговку, изготовление V-образной канавки с изменяемым углом резки, обработку вспененных материалов, фрезерование, черчение и другие виды обработки. Благодаря большому выбору сменных инструментов оборудование легко настраивается под конкретные материалы и производственные процессы.

Работают со значительным ассортиментом материалов, включая картон, гофрокартон, переплетный картон, сотовые панели, ПВХ, PET, композитные панели, ABS, магнитный винил, паронит, самоклеящиеся пленки, EVA, EPE, пеноматериалы и многие другие материалы.

Применяются для производства упаковки, POS-материалов, рекламных конструкций, вывесок, стендов, интерьерной и наружной рекламы, изготовления образцов, прототипов, малых и средних тиражей продукции, а также автоматизации производства. Благодаря высокой производительности, универсальности и возможности выбора оптимальной конфигурации оборудование подходит как для небольших производств, так и для крупных промышленных предприятий.

Оснащение

  • Неподвижный рабочий стол
  • Конвейерный рабочий стол (для соответствующих моделей)
  • Автоматическая система подачи материала (Auto)
  • Автоматическая система загрузки, подачи, приемки и выгрузки материала (Loading–Cutting–Unloading)
  • Вакуумная система фиксации материала
  • Многофункциональная инструментальная головка
  • Быстросменное крепление инструментов
  • Инфракрасная система безопасности
  • Осциллирующий инструмент
  • Статический (тангенциальный) инструмент
  • Ротационный инструмент
  • Инструмент для надсечки (Kiss Cut)
  • Инструмент для биговки
  • V-образный инструмент
  • Инструмент для резки пеноматериалов
  • Инструмент для фрезировки
  • Чертежный инструмент

Характеристики

Модель SC1311 SC1311 Auto SC1618 SC1625 SC1625 LCU SC2132
Тип оборудования Многофунк- циональный раскройный комплекс Многофунк- циональный раскройный комплекс c автоматической подачей и приемкой   Многофунк- циональный раскройный комплекс Многофунк- циональный раскройный комплекс Многофунк- циональный раскройный комплекс с загрузкой, автоматической подачей, приемкой и выгрузкой  Многофунк- циональный раскройный комплекс
Режимы работы резка, биговка, надсечка, черчение, нарезка V-образных канавок, фрезерование
Рабочее поле Д х Ш 1300 × 1100 мм 1300 × 1100 мм 1600 × 1800 мм 1600 × 2500 мм 1600 × 2500 мм 2100 × 3200 мм
Материалы для обработки Картон, гофрокартон, переплетный картон, сотовые панели, ПВХ, PET, ABS, EVA, EPE, композитные материалы, магнитные материалы, паронит, самоклеящиеся пленки, вспененные материалы и многие другие.
Максимальная толщина материала* до 50 мм до 30 мм до 50 мм до 50 мм до 50 мм до 50 мм
Максимальная скорость резки 1800 мм/сек 1800 мм/сек 1800 мм/сек 1800 мм/сек 1800 мм/сек 1800 мм/сек
Точность реза ±0,05 мм ±0,05 мм ±0,05 мм ±0,05 мм ±0,05 мм ±0,05 мм
Тип стола стационарный, вакуумный конвейерный, вакуумный стационарный, вакуумный стационарный, конвейерный, вакуумный конвейерный, вакуумный конвейерный, вакуумный
Инструментальная головка Многофункциональная головка с быстросменным креплением инструментов
Поддерживаемые инструменты Осциллирующий инструмент, статический инструмент(Drag Knife), ротационный инструмент, инструмент для надсечки (Kiss Cut), биговальный инструмент, V-CUT инструмент, инструмент для вспененных материалов, чертёжный инструмент.
Система безопасности Инфракрасные датчики безопасности
Система фиксации материала Вакуумная, зональная
Система привода Высокоточные сервомоторы, система привода: синхранизирующий ремень, прецизионная передача (Precision Gear & Rack) - шестерная и зубчатая направляющая.
Интерфейс Ethernet Ethernet Ethernet Ethernet Ethernet Ethernet
Электропитание 380 В ±10% 380 В ±10% 380 В ±10% 380 В ±10% 380 В ±10% 380 В ±10%
Номинальная мощность 8,5 кВА 9,7 кВА 12,4 кВА 9,5 кВт 17 кВт 12,4 кВА
Масса оборудования 575 кг 700 кг 790 кг 1779 кг 4240 кг 1435 кг
Установочные размеры, ДхШхВ 2204 мм х 2090 мм х 1345 мм 2400 мм х 3857 мм х 1345 мм 2504 мм х 2870 мм х 1330 мм 2504 мм х 3571 мм х 1325 мм 2620 мм × 10660 мм × 1325 мм 3004 мм х 4271 мм х 1316 мм

* Максимальная толщина материала, скорость обработки и производительность зависят от типа, плотности и состава используемого материала.

Новости
Смотреть все

Многофункциональный раскройный комплекс

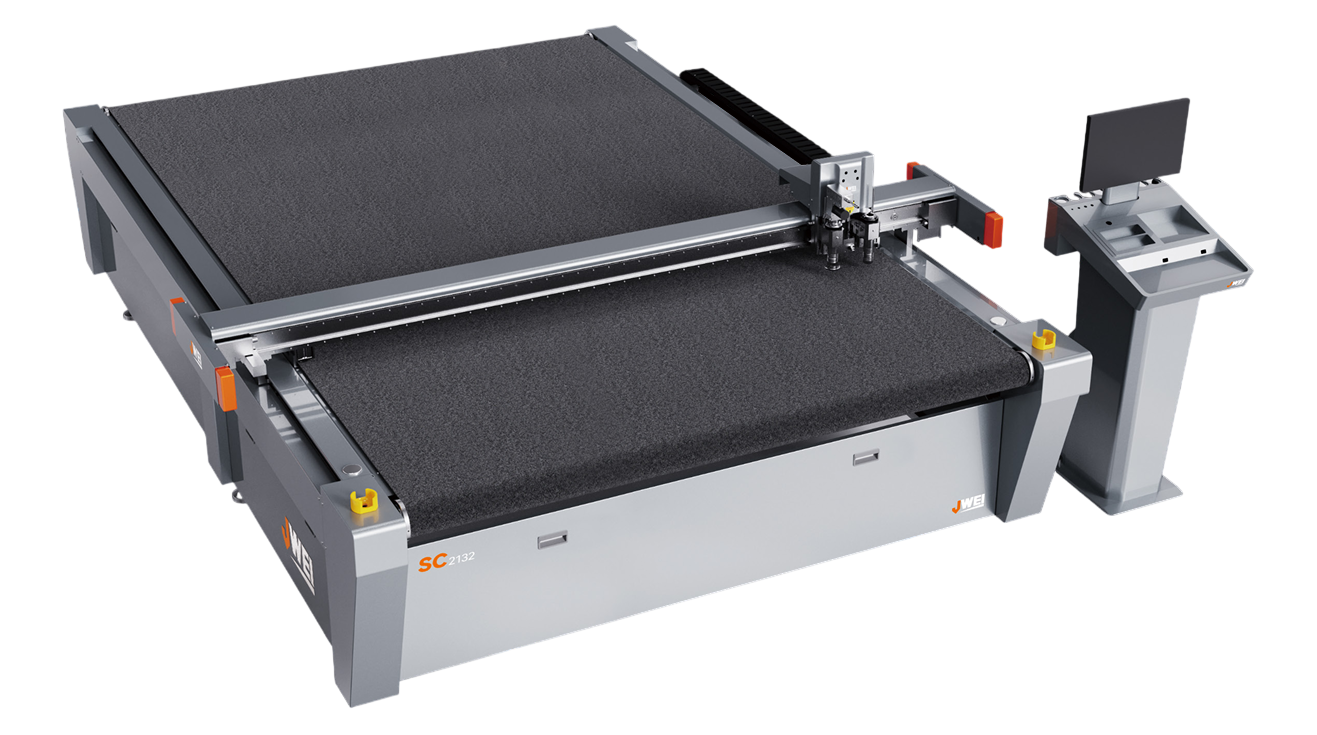

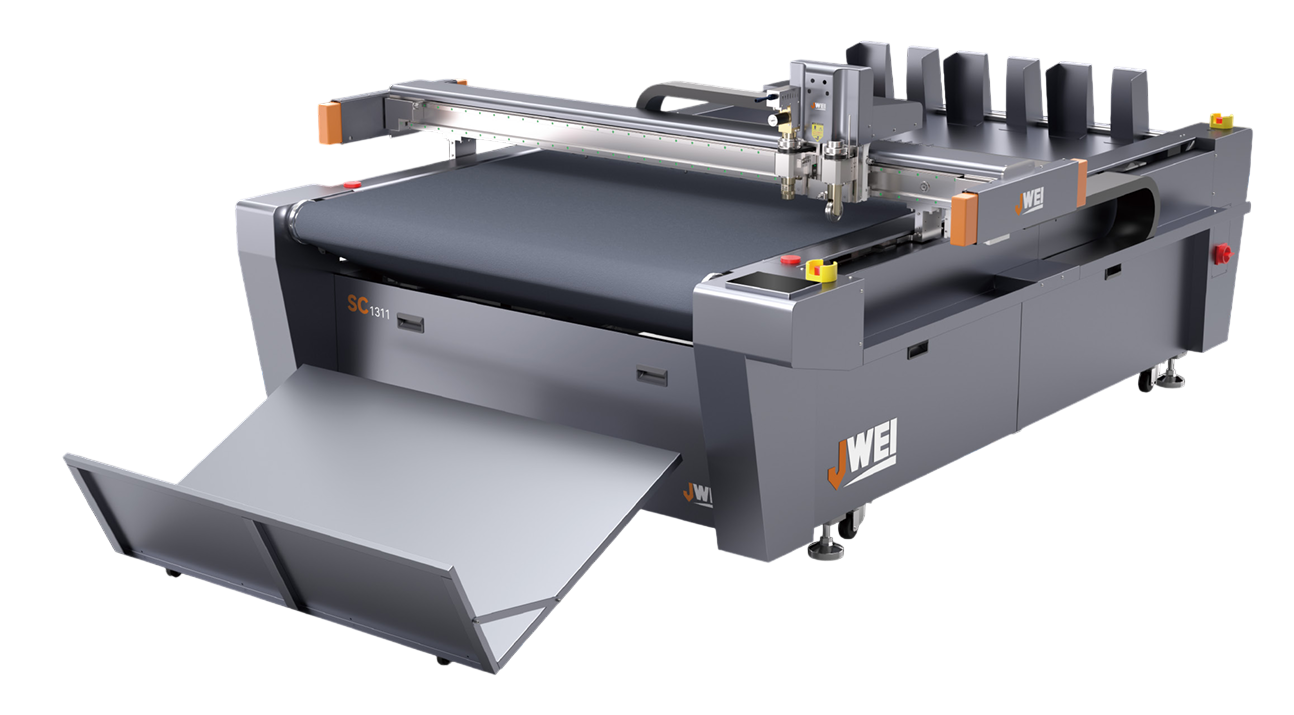

Производитель: JWEI Модель: SC1311 (auto), SC1311, SC1618, SC1625, SC1625 (loading-cutting-unloading), SC2132 Категория: Многофункциональный раскройный комплекс

Комплексы серии SC — интеллектуальные многофункциональные раскройные комплексы для высокоточной обработки листовых материалов. Оборудование предназначено для резки, биговки, надсечки, изготовления V-образной канавки, черчения и фрезерования материалов, используемых в рекламной, упаковочной и полиграфической промышленности. Серия включает модели со стационарным столом, подвижным столом, системой загрузки с автоматической подачей, автоматической приемкой и дальнейшей выгрузкой материалов, обеспечивая высокую производительность, точность и стабильное качество обработки.
