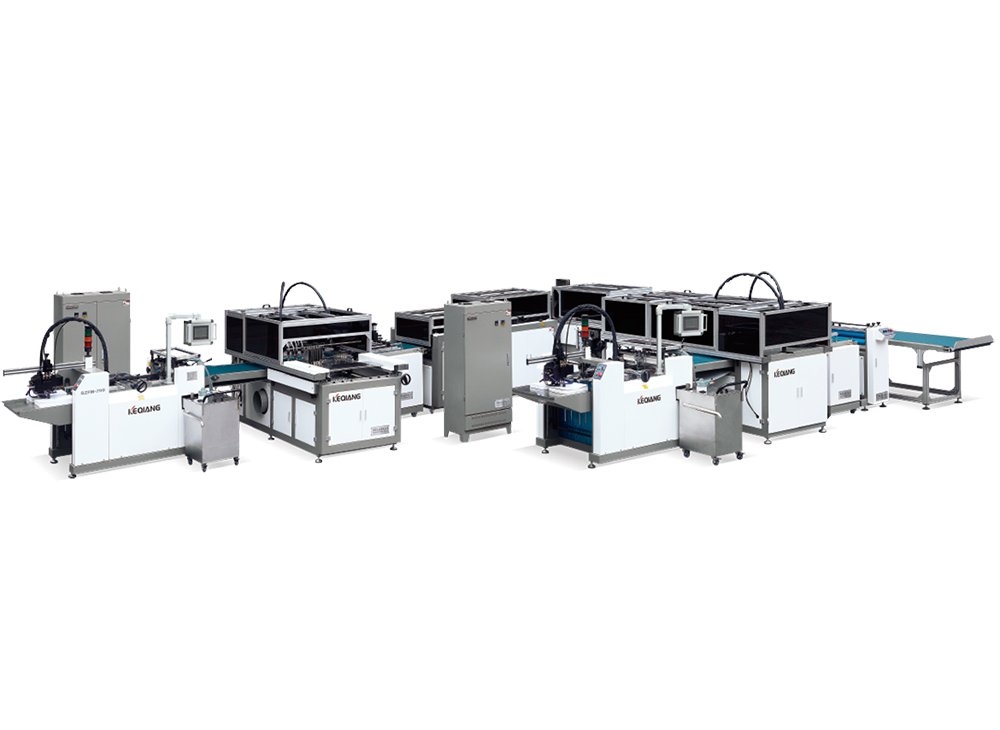

Описание, особенности

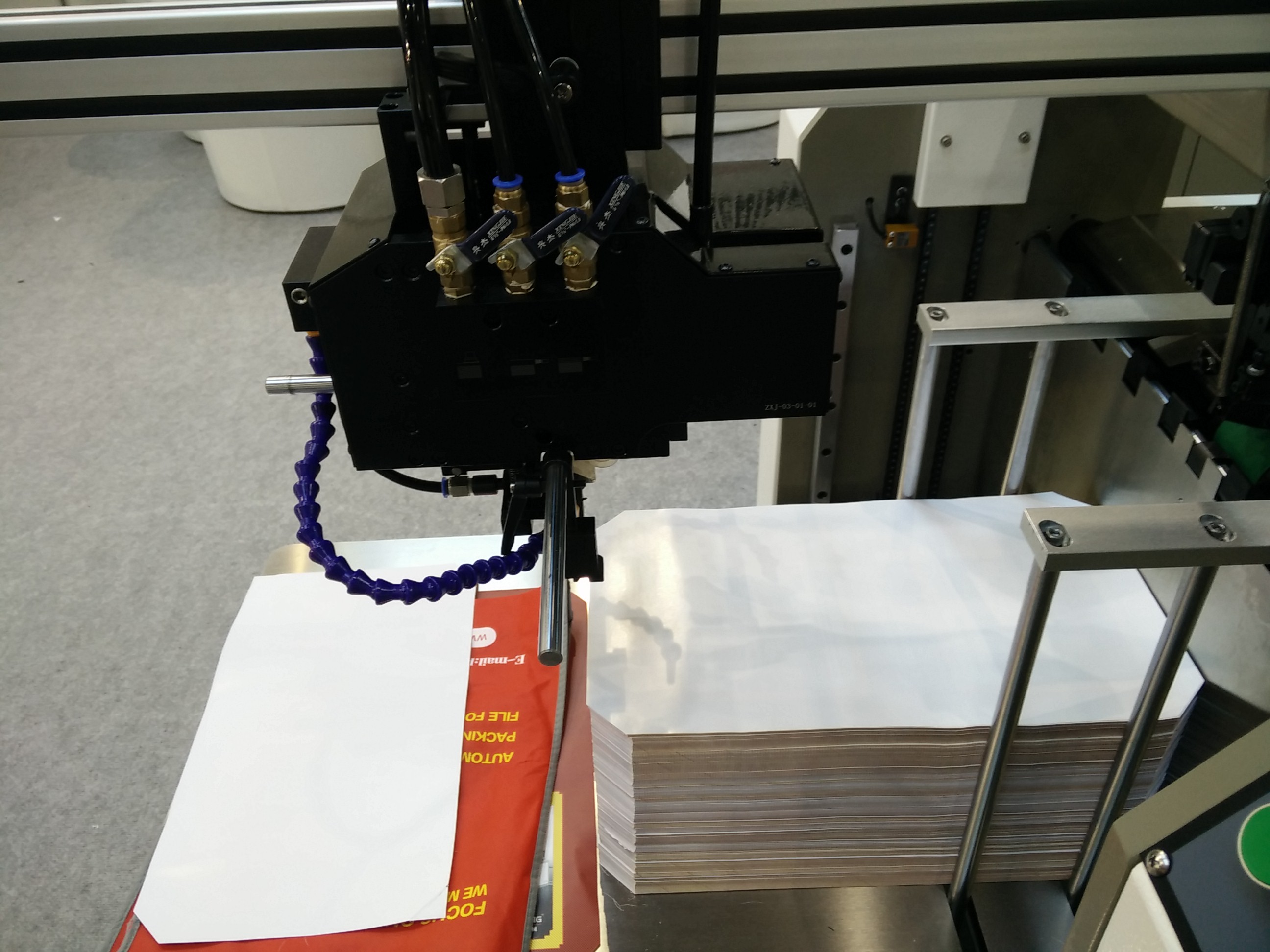

• 2 Самонаклада подачи лайнера

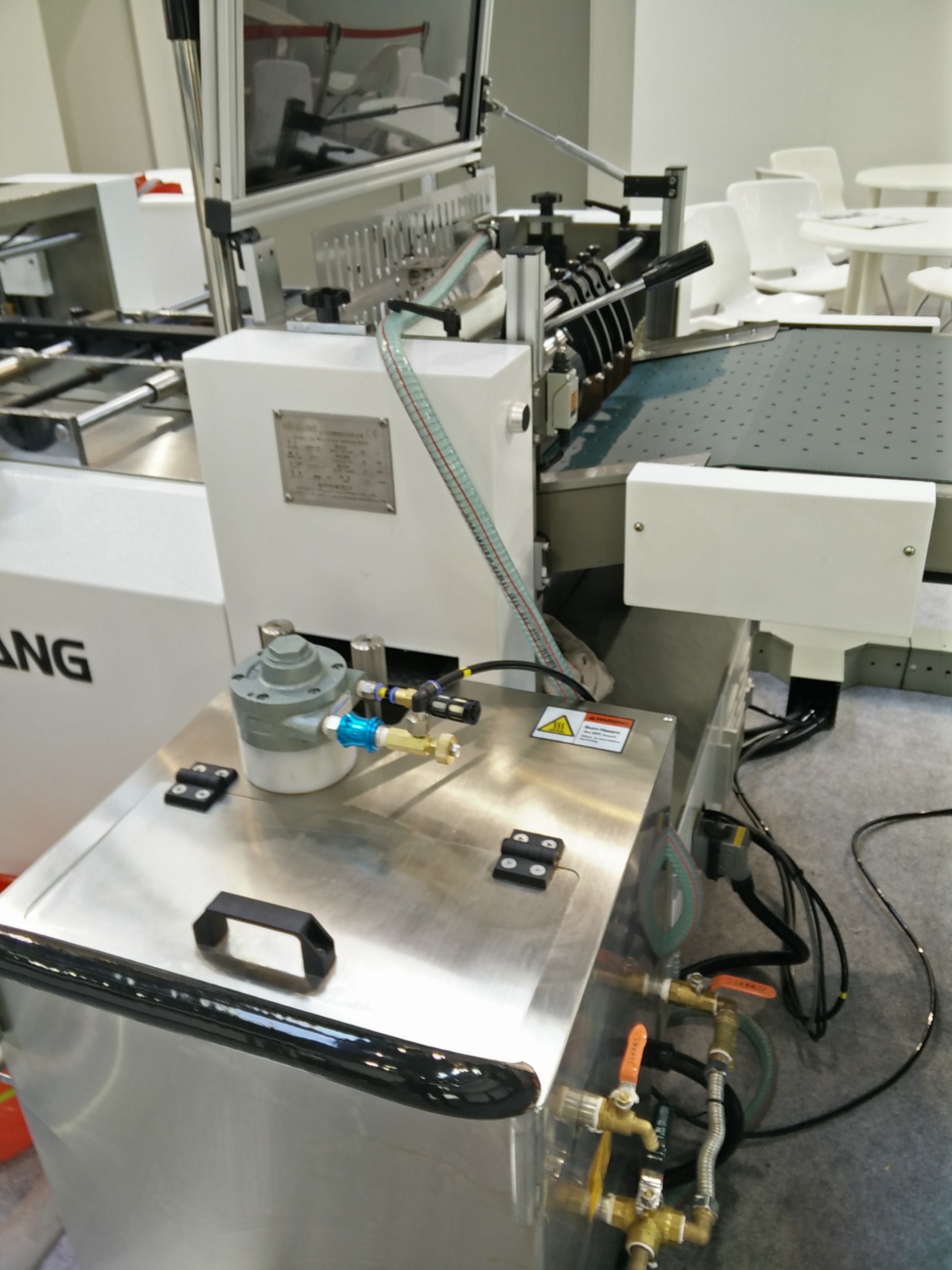

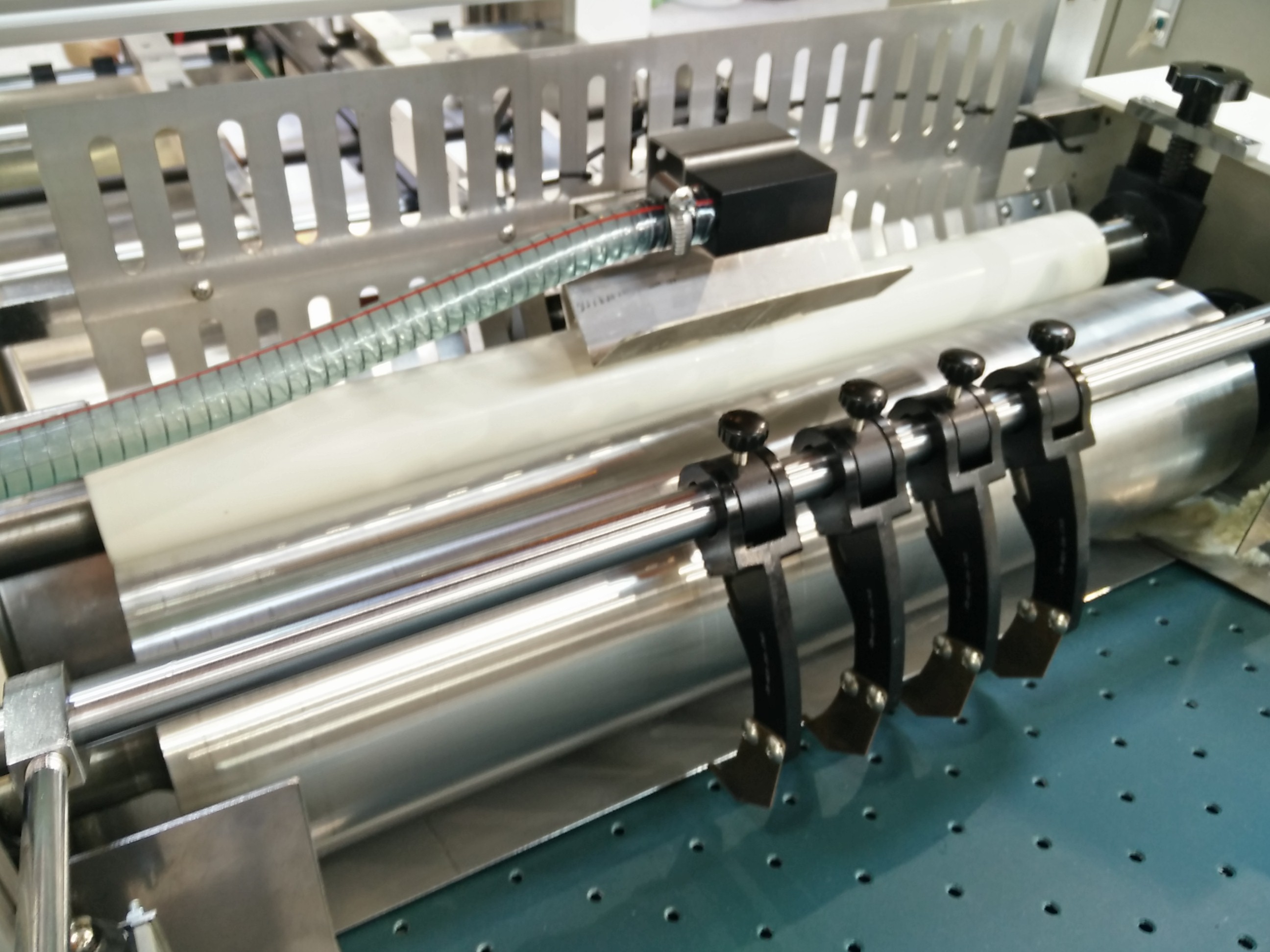

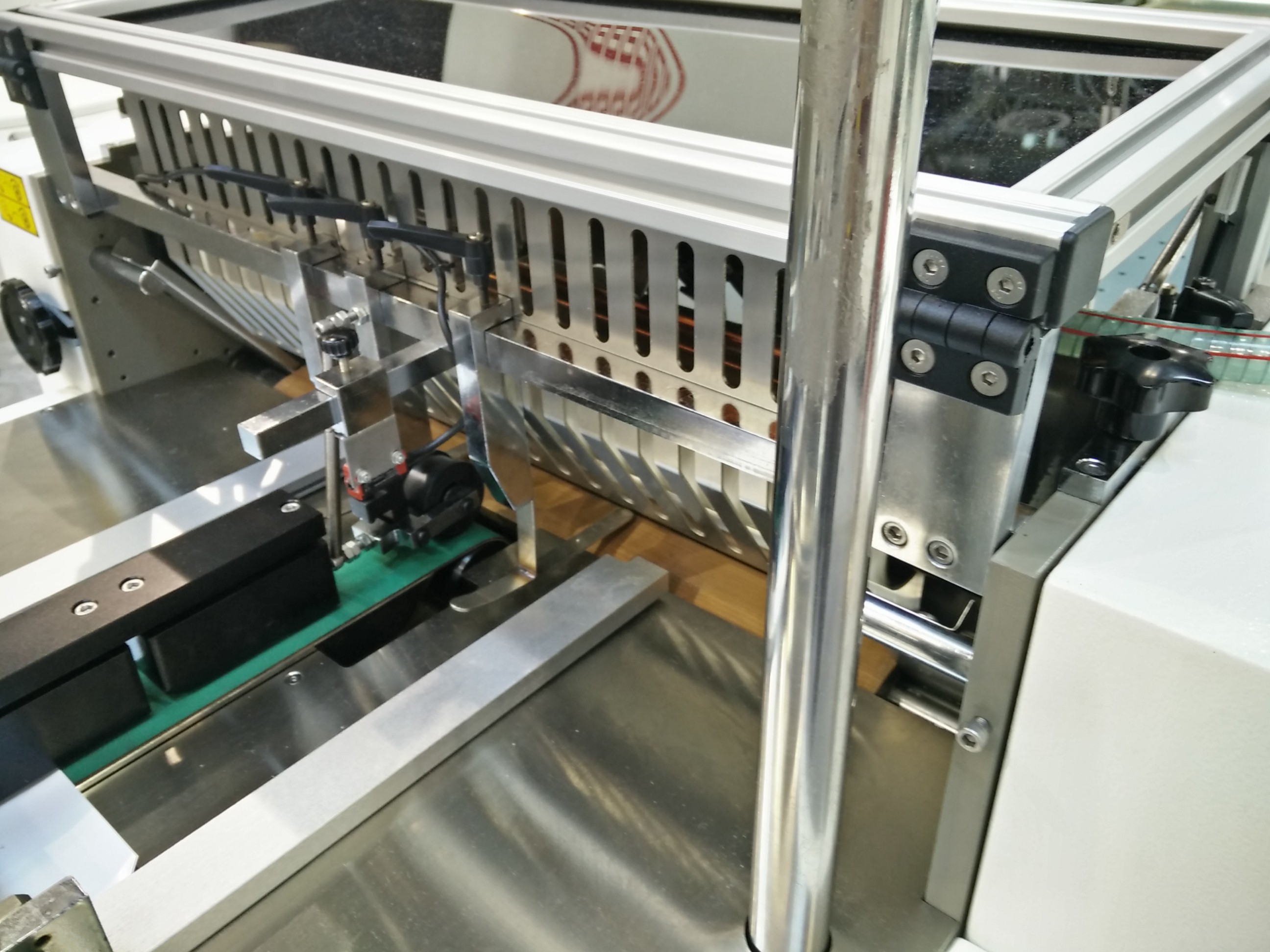

• 2 Секции нанесения клея на лайнер

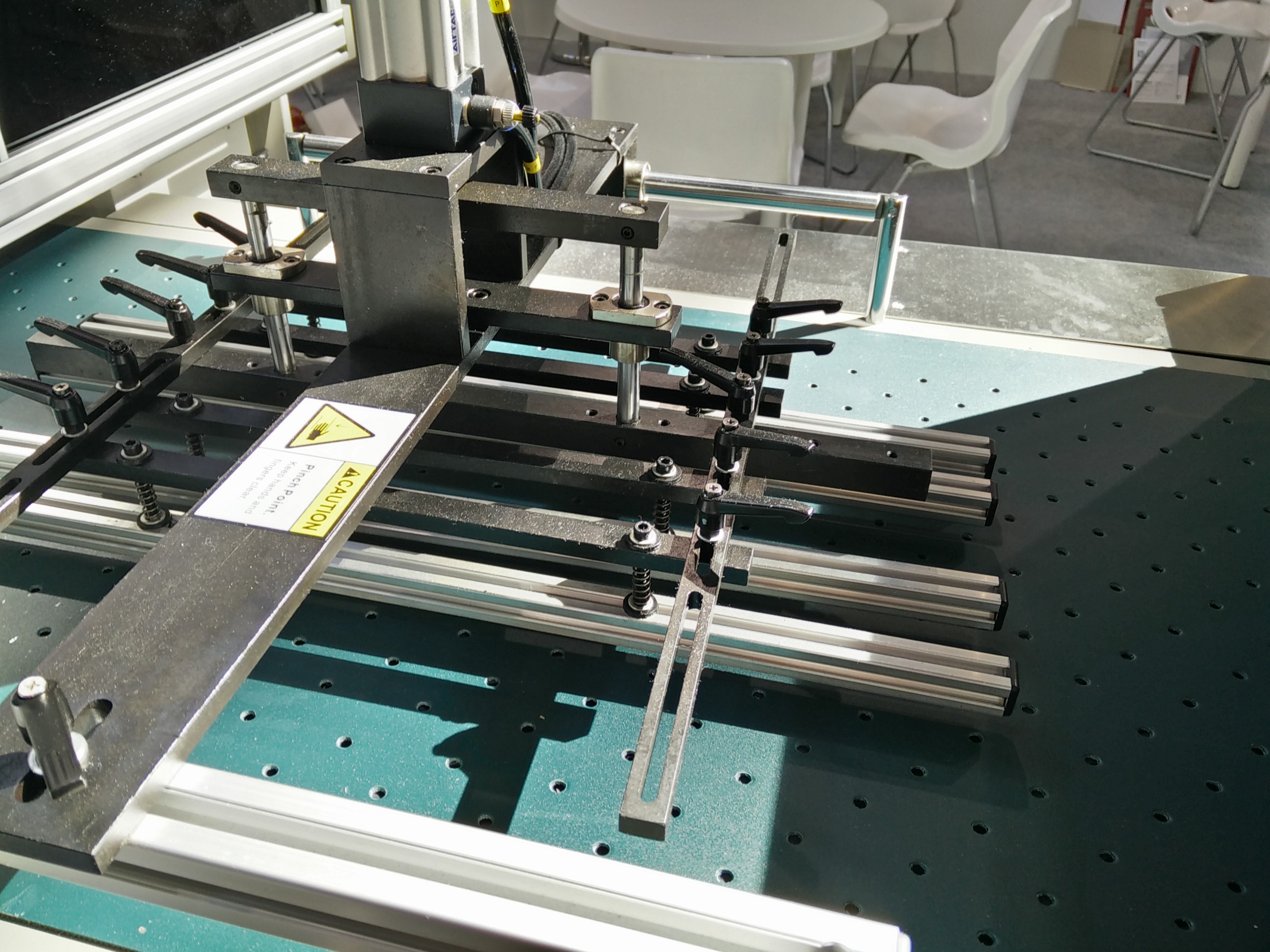

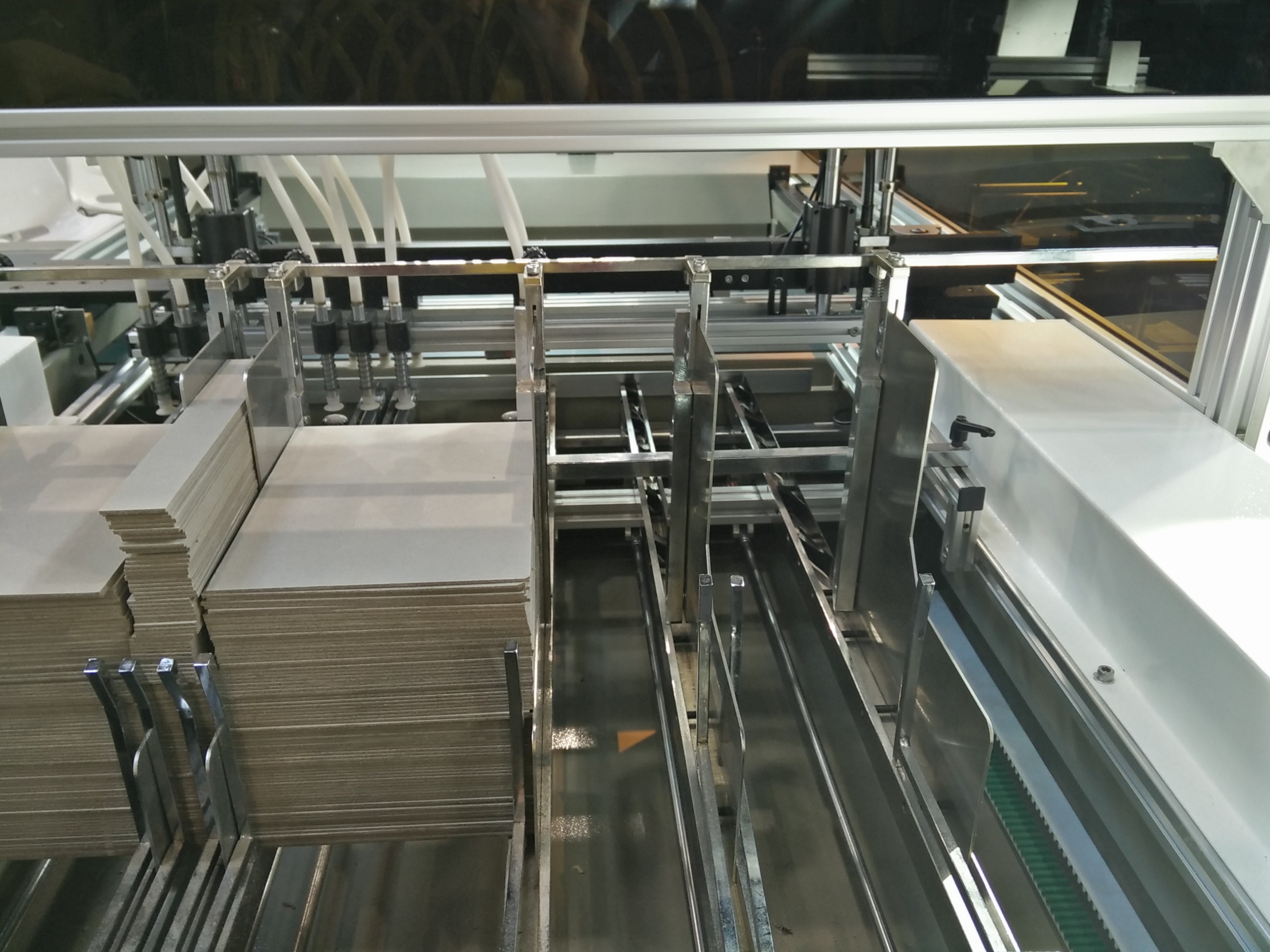

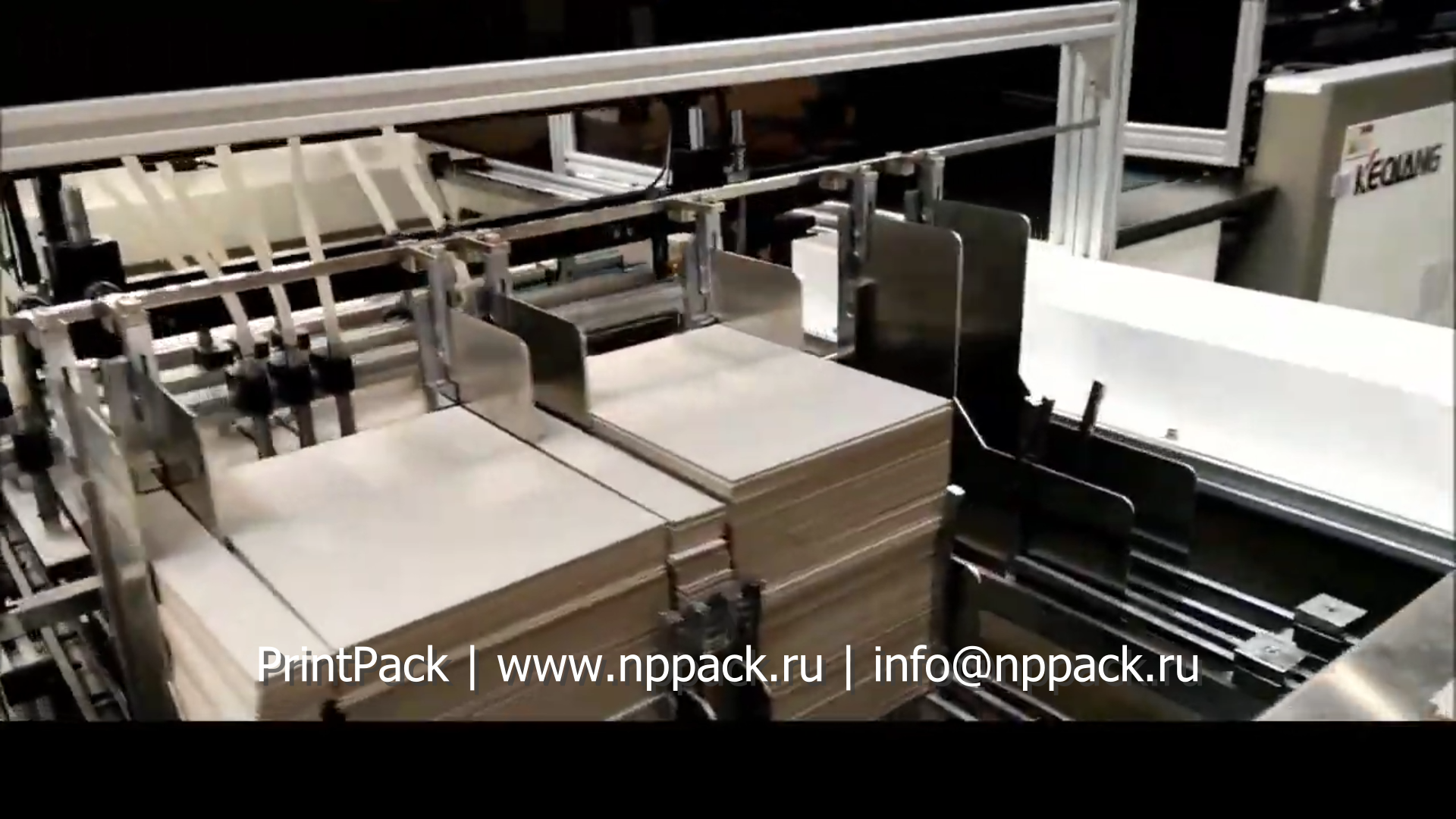

• Самонаклад подачи картона
• Секция укладки картона на лайнер по датчикам совмещения
• Секция обжима

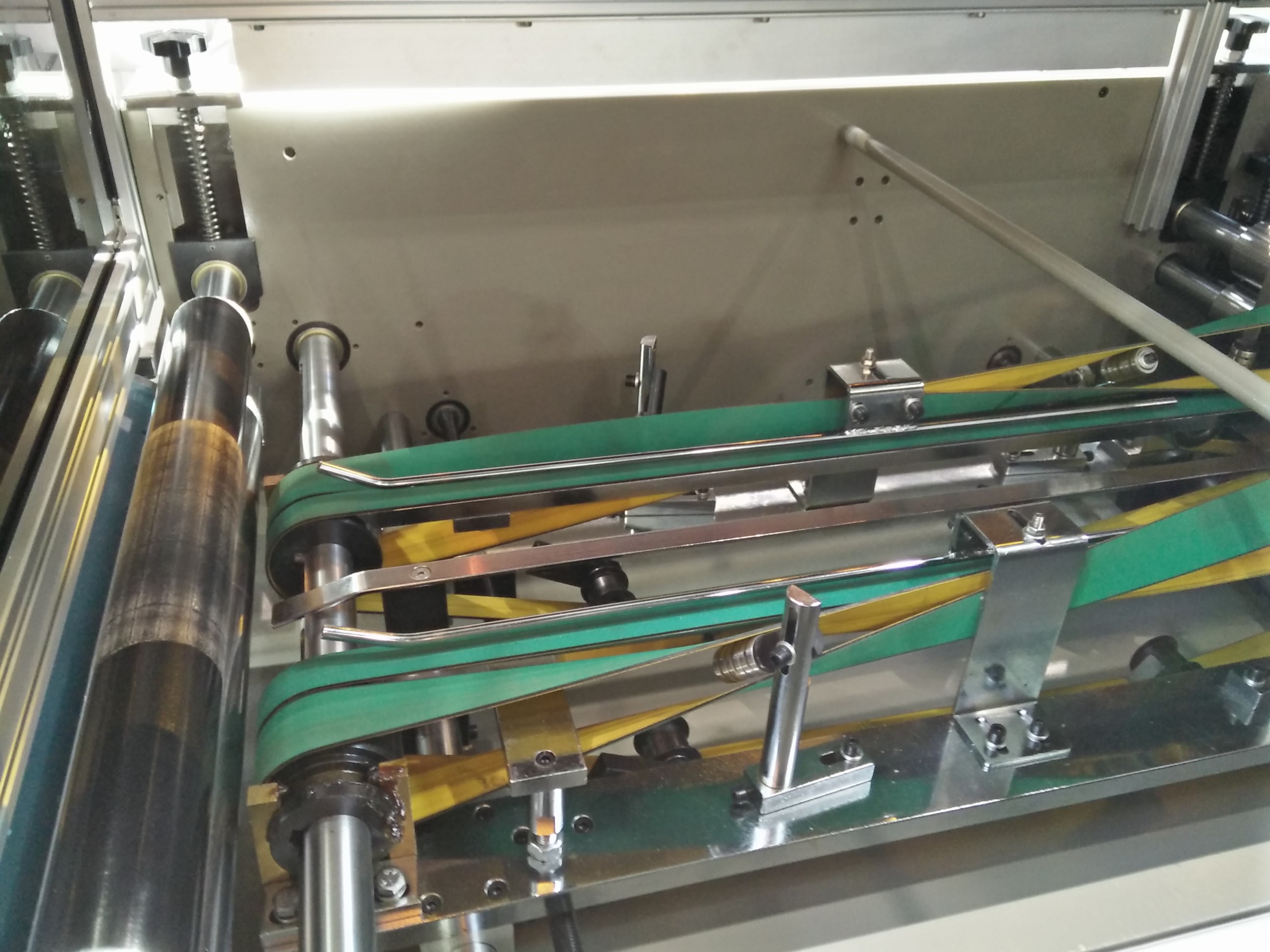

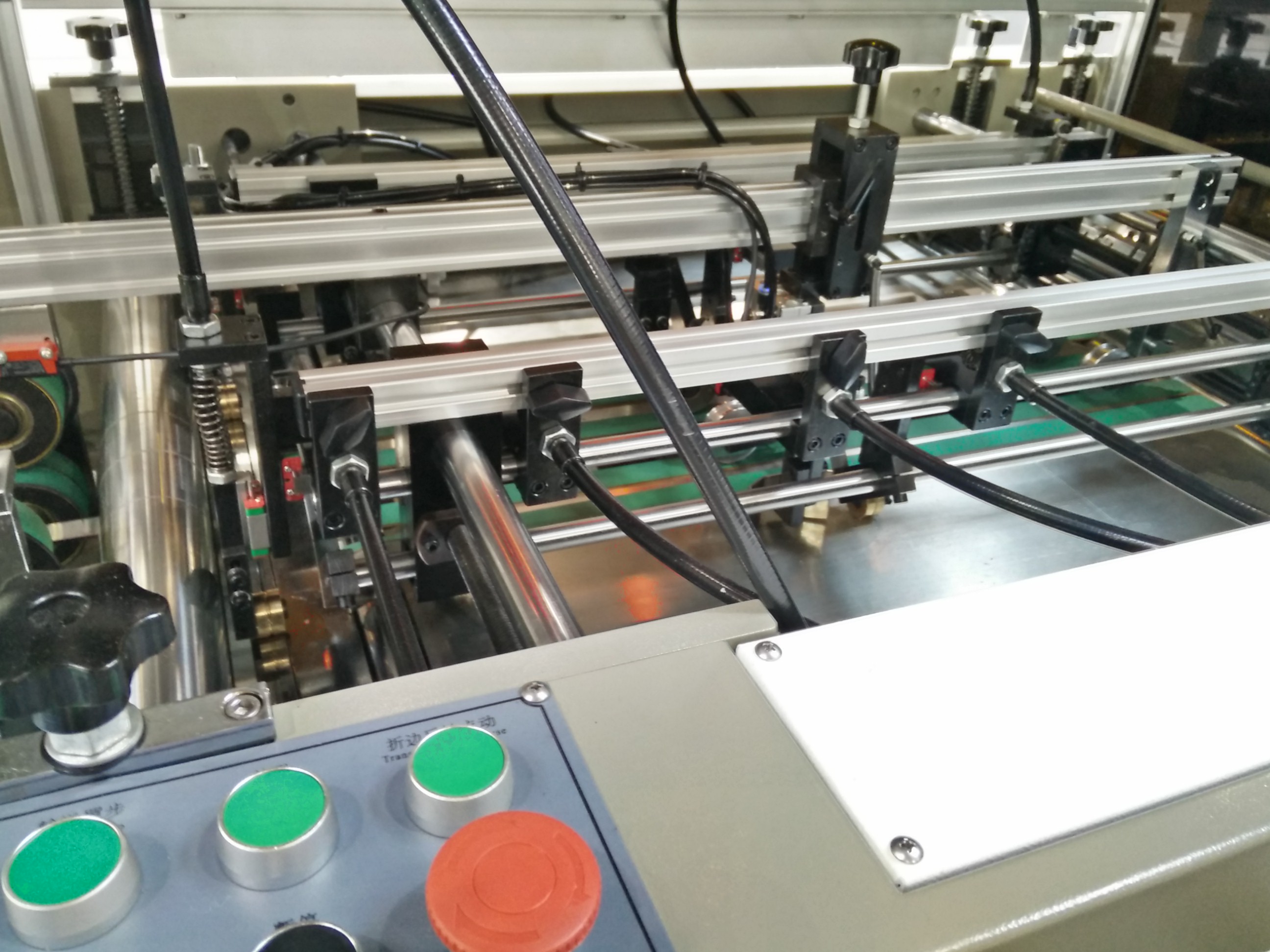

• Секция загибки боковых кантов
• Секция загибки торцевых кантов
• Транспортер с устройством переворота готовой крышки
• Секция совмещения крышки с внутренним лайнером
• Секция обжима

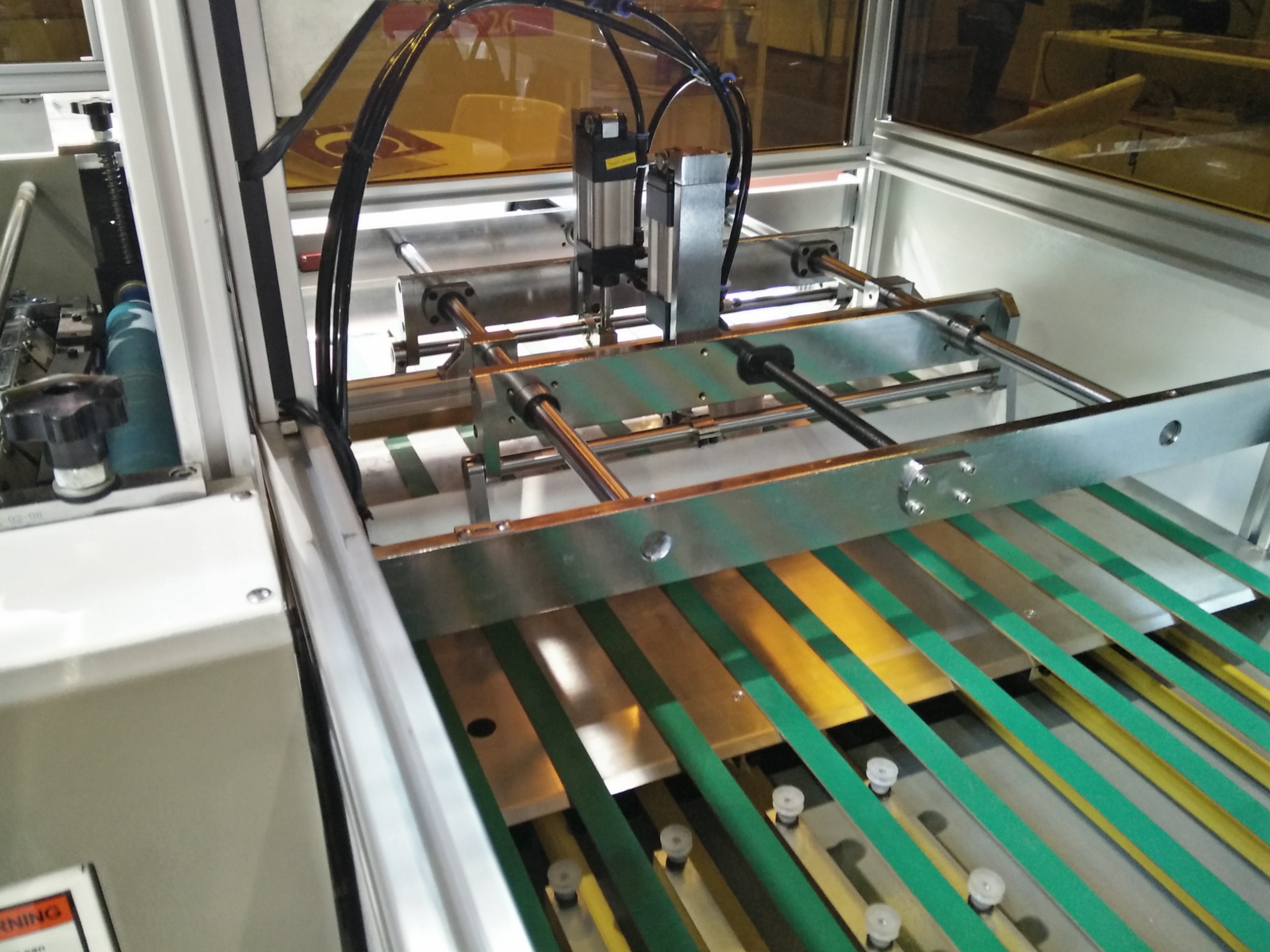

• Вывод готовой продукции
Оснащение
- 3 сенсорных фотоэлектрических датчика, точно позиционирования до 0.25 мм
- 3 сервопривода позиционирования
- 1 сервопривод подачи картона
- Система позиционирования - патент
- Система подачи картона в режиме цикла для увеличения скорости работы машины - патент
- Система загибки кантов – патент
- Сервоприводы Panasonic Япония
- PLC OMRON Япония
- Привод NKS (импортированный)
- Контакторы, переключатели Schneider Франция
- Пневматические компоненты CKD Япония
- Конвейер Голландия
- Оптоэлектроника SICK Германия
- Линейные направляющие HIWIN Тайвань
- Привод ADLEE Тайвань
Характеристики
| Модель | QZFM 700 | QZFM 900 |
|---|---|---|
| Максимальный размер готовой продукции, мм | 450 х 700 | 450 х 900 |
| Минимальный размер готовой продукции, мм | 140 х 240 | 140 х 240 |
| Толщина картона, мм | 1-3 | 1-3 |
| Плотность бумаги, г/кв.м | 100-200 | 100-200 |
| Скорость максимальная техническая, шт/мин | 15-25 | 15-25 |
| Электропитание, В/Гц | 380/50 | 380 |
| Энергопотребление, кВт | 30 | 32 |
| Установочные размеры, мм | 13000х3500х1850 | 15000х3500х1850 |
| Вес, кг | 6500 | 8000 |
