Описание, особенности
Следующие виды дефектов возможно определить на машинах серии Focusight FS 500C:
| Серия машины | FS500C-P2 | FS500Р-P3 | FS500C-P3N1 |
|---|---|---|---|
| Материалы | Бумага, картон, мелованный картон, картон с лаковым покрытием, ламинированный картон, картон с металлизированным покрытием | ||
| Многоцветная печать | • | • | • |
| Точность высечки | • | • | • |
| Тиснение фольгой | • | • | • |
| Припрессовка голограмм | • | • | • |
| Ламинирование | o | • | • |
| Точность приводки лакирования | o | • | • |
| Точность при конгревном тиснении | • | • | • |
| Пузырьки, проплешины лакового слоя при трафаретной печати | o | • | • |
| Царапины | o | • | • |
| Инспекция обратной стороны развертки | — | — | • |
| Штрих коды и QR коды | • | • | • |
Примечание：• определяемые; o частично определяемые; — неопределяемые.
Оснащение
- Устройство подачи (самонаклад)
Самонаклад с подающими ремнями и вибросталкивателем;
Индивидуальная настройка каждого ремня по шкалам;

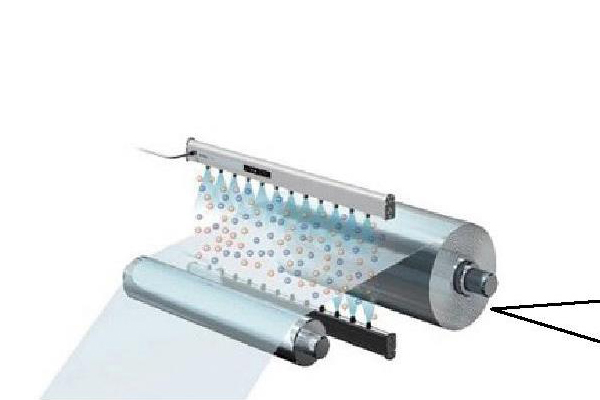

Увеличенное расстояние между боковыми направляющими. - Устройство снятия статического электричества

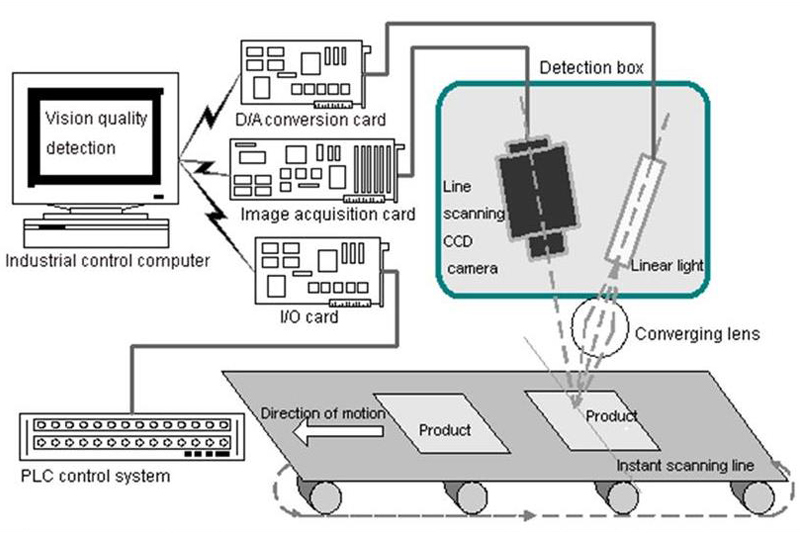

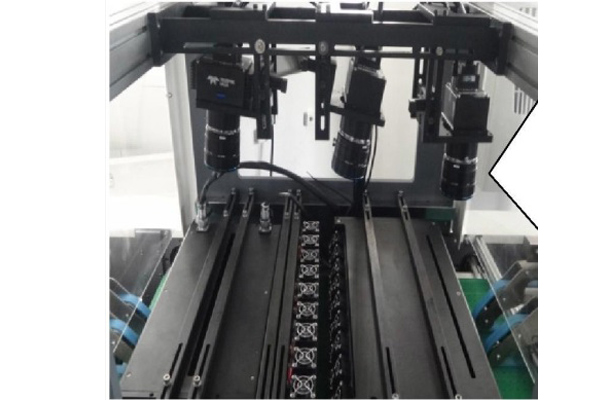

- Устройство инспекции
Цветная камера со сверхвысоким разрешением, производство Германия;
Камеры, в том числе ч/б, установлены в многостанционной сети, каждая с индивидуальным источником освещения (патент Focusight);
Вакуумный конвейер для точного перемещения заготовок под камерами, оснащен промышленным компрессором. - Секция транспортирования заготовок
Двух кареточная система перемещения заготовок для стабильной работы на высокой скорости - Устройство удаления дефектных заготовок
Удаление дефектных заготовок при помощи подачи мощной воздушной струи;

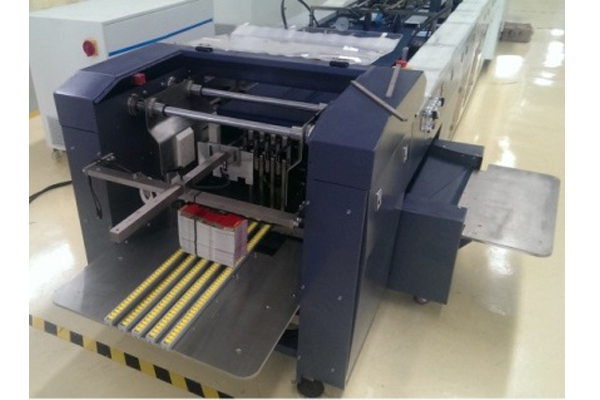

Транспортировка дефектных заготовок двумя боковыми ремнями на выводную приемку. - Выводной конвейер для качественной и бракованной продукции

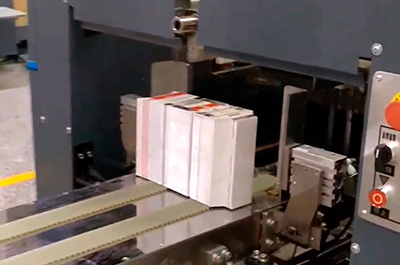

Выводной конвейер для «хороших» заготовок с формированием каскада;
Автоматический подсчет количества хороших заготовок с разделением на партии;
Приемка для бракованных разверток.
Характеристики
| Модели | FS500C-P2 | FS500C-P3 | FS500C-P3N1 |
|---|---|---|---|
| Зона инспекции | 420 мм (ширина) | ||
| Разрешение при инспекции зоны печати (мм) | Многоцветная печать: 0.1мм х 0.167мм Ламинация и конгрев: 0.05мм х 0.167мм Трафаретное и обычное лакирование: 0.05мм х 0.167мм Инспекция обратной стороны заготовки: 0.1 мм х 0.2мм (для модификаций с индексом N1) |
||
| Обычная печать | 1. Мин. зона проверки дефектов печати, таких как не пропечатанные элементы, пятна и др.: ≥0.15 мм2 2. Мин. зона проверки дефектов тиснения: ≥0.2мм2 3. Точность приводки печати: ≥0.2мм 4. Точность приводки высечки: ≥0.2мм 5. Глубокая печать: вертикальные полосы с шириной больше 0.1мм, и контрастностью больше 40. 6. Разнотональность печати ∆E≥3 для PANTON, опция для CMYK |
||
| Различные штрих коды | 1. Чтение кода: неправильный код и повторный код; высота кода не менее 26 мм. 2. Серийный номер: неправильный номер и повторный номер. 3. Дефекты при нанесении штрих кода: пятна, повреждение полосы, слабая интенсивность краски, вкрапления краски и пр. 4. Белые и черные линии: ширина белой линии 0,1 мм, длина не менее 5 мм. |
||
| Конфигурация инспекционной системы | |||
| Программное обеспечение | 1 | ||
| Focusight FSCheck | 1 | ||
| Рабочая станция | 1 | ||
| Камера цветная | 1 | ||
| Камера ч/б | 1-2 | ||
| Инспекции обратной стороны листа (опция) | Для моделей N | ||
| Контроль фармацевтического / штрих кода (опционально) | – | ||
| Основные технические параметры | |||
| Максимальная техническая скорость | 200 м/мин | ||
| Максимальная скорость инспекции | до 80000 шт./час (ширина заготовки 100 мм) | ||
| Размер заготовки, мин. | 100х100 мм | ||
| Размер заготовки, макс. | 420х350 мм | ||
| Плотность материала | 90-300 г/м2 | ||
| Габаритные размеры, Д х Ш х В | 6630х2820х1950 мм | ||
| Вес, кг | 4000 кг | ||
