Описание, особенности
Полное описание. Основные узлы

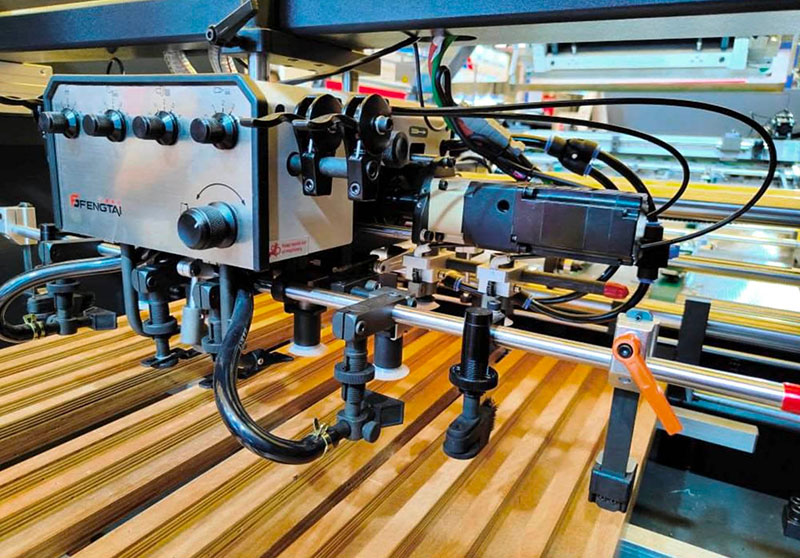

- Самонаклад
- Головка самонаклада с независимым сервоприводом снабжена четырьмя разделяющими и четырьмя транспортирующими присосками и устройством снятия статики с ионизацией. Двухслойные присоски обеспечивают стабильную подачу неровных листов.

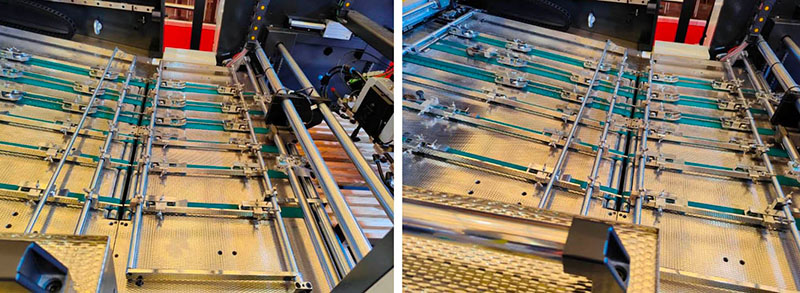

- Стол равнения.
- Сам стол равнения изготовлен из нержавеющей стали с уменьшенным коэффициентом трения, без накопления статического электричества. Механизм стола равнения снабжен независимым серводвигателем, датчиками замятия листа и датчиками двойного листа. Центральные вакуумные ремни имеют регулировку усилия всасывания. Боковые упоры тянущего / толкающего типа новой конструкции снабжены устройствами оптико-электронного контроля.

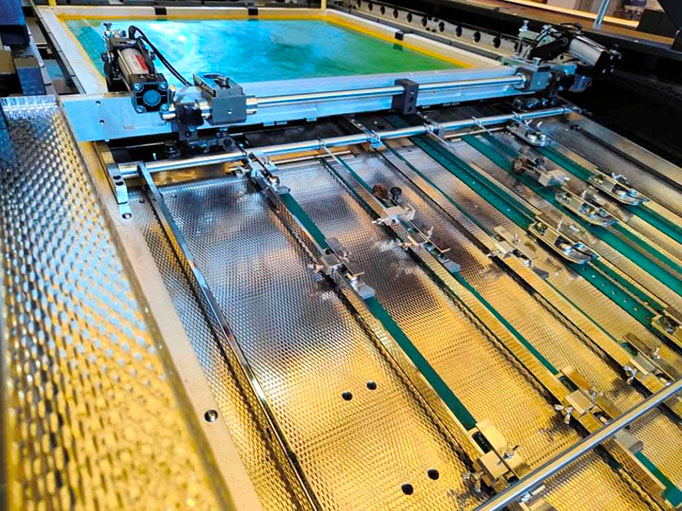

- Печатная секция.

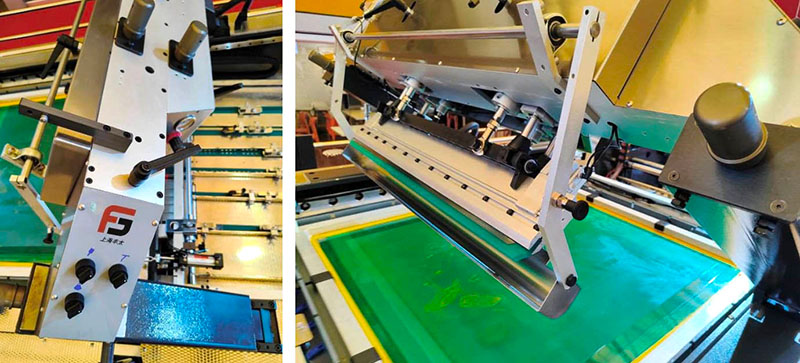

- В секции использован стоп - цилиндровый привод с собственной сервоприводной системой для высокоточного и надежного совмещения. Печатный цилиндр с регулируемым уровнем вакуума и раздува. Новая система узла ракелей поддерживает синхронное движение с цилиндром и трафаретной рамой без механического соединения между ними за счет отдельного серводвигателя. В секции применена система компенсации длины печати. Она корректирует деформацию бумаги, а также деформацию растяжения сетки.

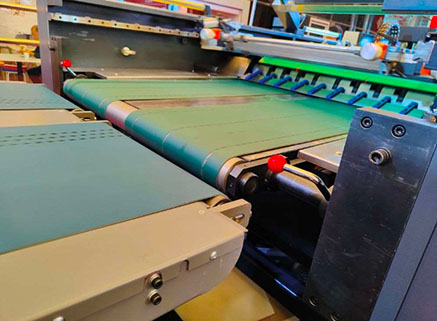

- Выводной транспортер.
- Выводной транспортер снабжен широкими вакуумными ремнями и необходим для передачи в секцию УФ сушки. В нем возможна отдельная регулировка скорости вывода листов и складывание транспортера вниз на 90 град для доступа к печатной форме и цилиндру.
- Централизованный пульт управления с сенсорным дисплеем.
- Позволяет управлять всеми секциями машины, а также сигнализирует о состоянии основных узлов и возникающих ошибок.
Оснащение
Возможное дополнительное оснащение.

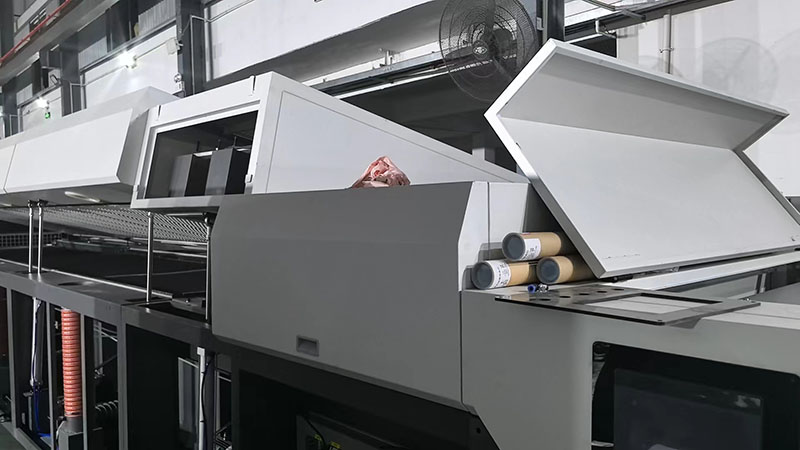

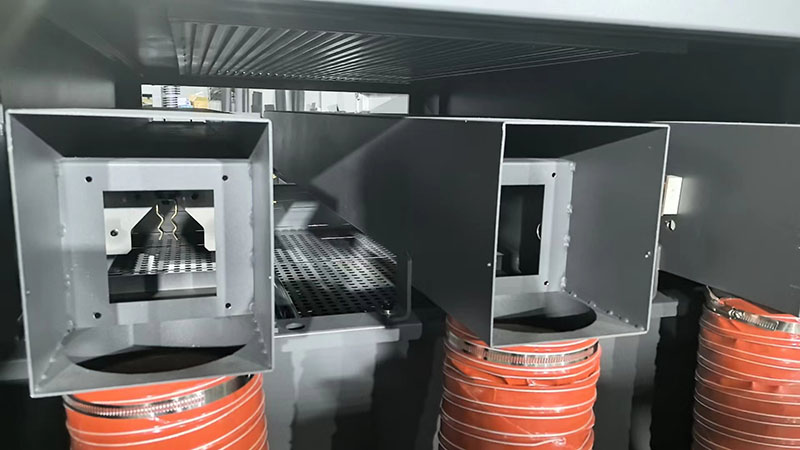

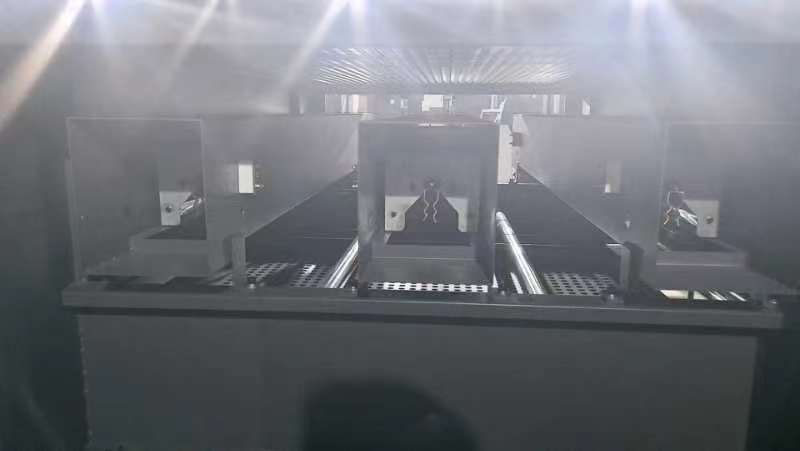

- УФ сушка FT-UV1020/FT-UV800

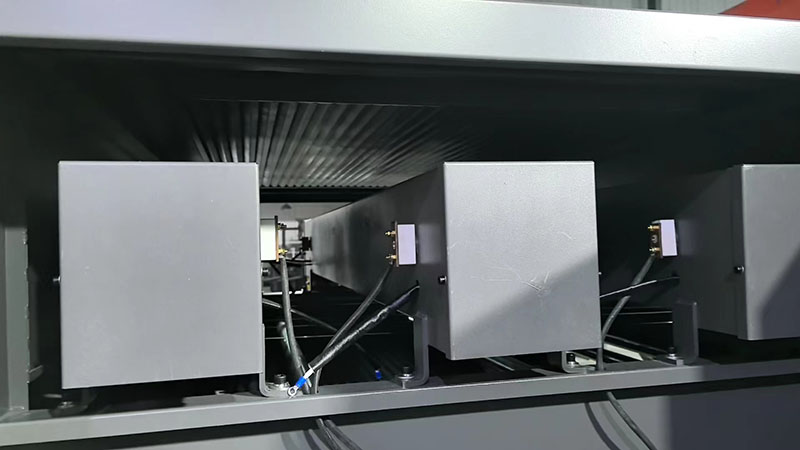

- 3 УФ – радиатора с независимым управлением, с плавной регулировкой мощности излучения УФ - ламп от 30 до 100%. Независимое охлаждение УФ – ламп с раздельной системой вытяжки.
- Дополненная Секция охлаждения материала - опция
- Тефлоновый конвейер с системой центрирования ленты, плавной регулировкой скорости и интенсивности вакуумного прижима.
- Собственный сенсорный дисплей управления сушкой.

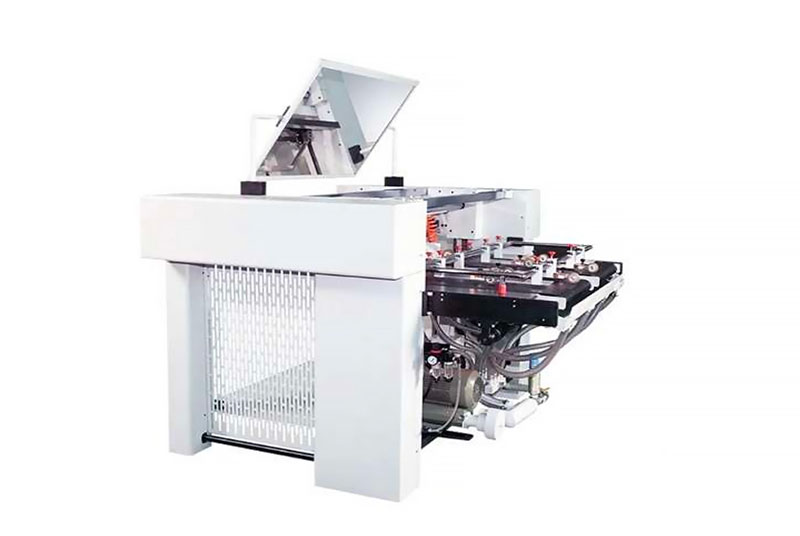

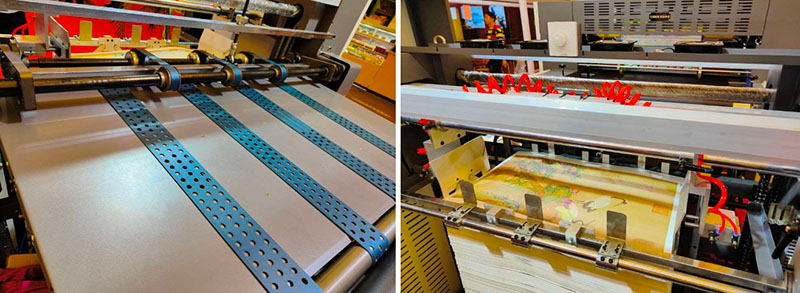

- Автоматическая стапельная приемка FT-SL1020/FT-SL800
- Передаточный приемный транспортер с вакуумными ремнями и независимой плавной регулировкой скорости и уровня вакуума.
- Боковые и задний пневматические сталкиватели для точной укладки листа в стопу.
Характеристики
| Модель | FT-SF800 | FT-SF106 |
|---|---|---|
| Макс. формат листа, мм. | 800х600 | 1080х760 |
| Макс. формат печати, мм | 780х580 | 1060х740 |
| Мин. формат листа, мм | 350х270 | 560х350 |
| Внеш. размер формной рамы, мм | 940х940 | 1300х1170 |
| Производительность(расчетная), циклов в час | 300-4000 | 400-4500 |
| Плотность материалов, г/м2 | 100-420 | 100-420 |
| Точность приводки, мм | ± 0,03 | ± 0,05 |
| Расход сжатого воздуха, л/мин / бар | 50/6 | 50/6 |
| Электропитание, В/Гц | 380/50 | 380/50 |
| Потребляемая мощность, кВт | 11,3 | 38 |
| Масса, кг | 3000 | 4500 |
| Габаритные размеры (ДхШхВ), мм | 2830х2530х1800 | 5300х3060х2050 |

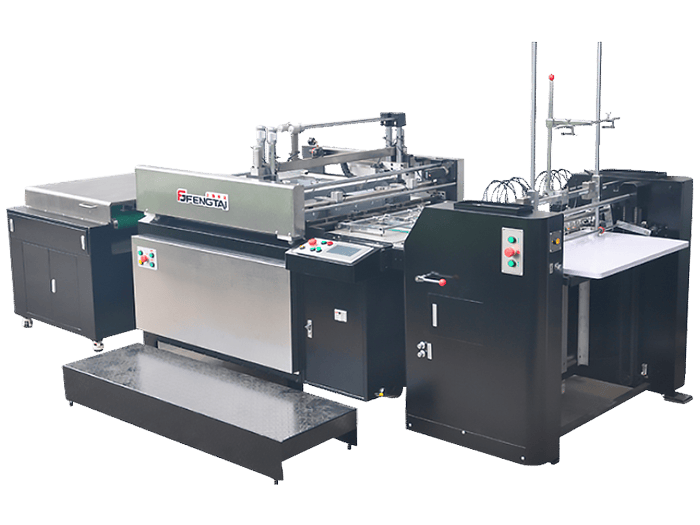

Автоматическая СТОП – цилиндровая сервоприводная трафаретная печатная машина
Автоматические сервоприводные трафаретные машины FT-SF106/FT-SF800 используются для нанесения выборочного и сплошного лакирования методом трафаретной печати. Вместо классической схемы с единым приводом в данной серии используются несколько независимых сервоприводов: подачи бумаги, печатного цилиндра и трафаретной рамы.
Автоматическая СТОП – цилиндровая сервоприводная трафаретная печатная машина
Автоматические сервоприводные трафаретные машины FT-SF106/FT-SF800 используются для нанесения выборочного и сплошного лакирования методом трафаретной печати. Вместо классической схемы с единым приводом в данной серии используются несколько независимых сервоприводов: подачи бумаги, печатного цилиндра и трафаретной рамы.
