Описание, особенности
Непрерывно подаваемая рулонная бумага разрезается по длине режущим механизмом. Процесс резки контролируется фотоэлектрическим датчиком, который автоматически корректирует неточности и гарантирует точность резки. Используя систему управления с контроллером от Siemens вместе с формным механизмом гарантируют стабильность и высокую скорость работы машины и сокращают время, необходимое для регулировки размеров пакета. Готовые пакеты собираются и подсчитываются на специальной сборочной платформе. Функция подсчета облегчает процесс упаковки определенного количества пакетов в кипы. Благодаря высокой эффективности машины данного модельного ряда востребованы в производстве бумажных пакетов как для продуктового ритейла, так и для non food ритейла.
Формный механизм для производства тела пакета имеет симметричную структуру, что облегчает процесс регулировки. За счет сокращения времени замены шаблонов, повышается производительность производства.

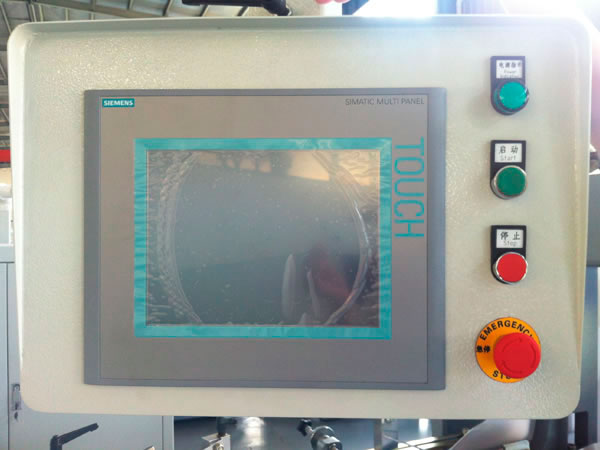

Система склеивания дна (водный клей) может эффективно снизить потери клея и затраты на рабочую силу. Специальное устройство для закрытия дна улучшает относительно медленный процесс закрытия дна в традиционных моделях, что значительно повышает скорость изготовления пакетов. С помощью сенсорного экрана оператор может изменять длину реза. Современная система управления на основе программируемого логического контроллера Siemens осуществляет централизованное управление всей машиной.
Оснащение

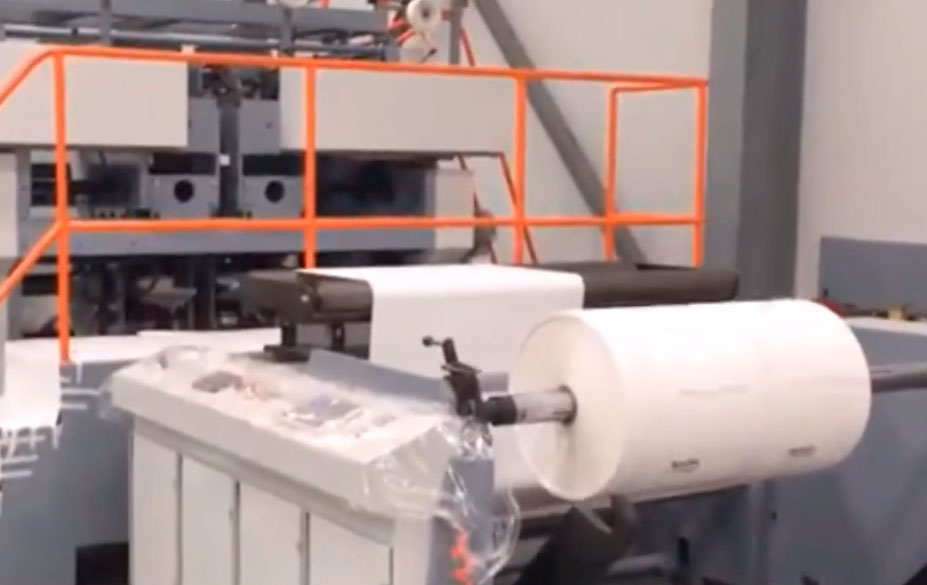

- Секция размотки

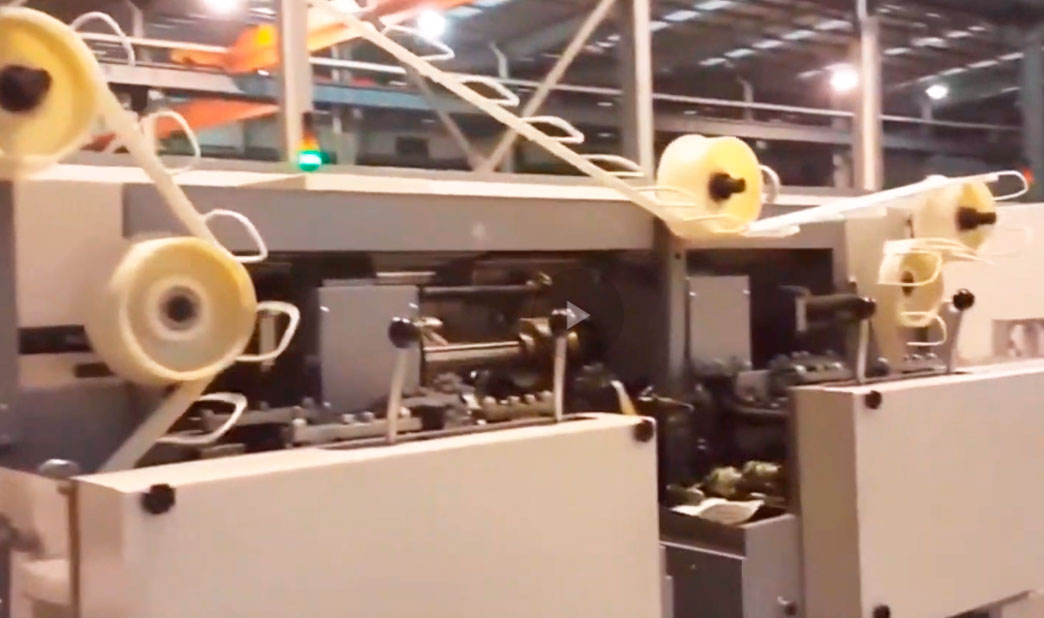

- Секция формирования витой ручки
- Секция вклейки ручки
- Секция формирования бумажного рукава
- Секция формирования дна
- Секция вывода готовой продукции
- Секция управления
Характеристики
| МОДЕЛИ | ZD-QFJ 08 | ZD-QFJ 11 | ZD-QFJ 13 | ZD-QFJ 14 | ZD-QFJ 21 |
|---|---|---|---|---|---|
| Ширина рулона, мм | 430-770 (310-750) | 590-890 (370-890) | 590-970 (450-970) | 590-1150 | 630-1510 |
| Максимальный диаметр рулона, мм | 1200 | 1200 | 1200 | 1200 | 1200 |
| Внутренний диаметр рулона, мм | 76 | 76 | 76 | 76 | 76 |
| Плотность бумаги, г/м2 | 50-140 | 50-150 | 80-170 | 80-150 | 90-170 |
| Длина пакета, мм | 230-370 (220-470) | 270-410 (270-530) | 270-410 (270-530) | 200-300 | 400-650 (400-770) |
| Ширина пакета, мм | 150-220 (90-220) | 200-280 (110-280) | 200-320 (150-320) | 350-650 | 220-540 |
| Глубина пакета, мм | 50-140 | 60-150 | 60-150 | 80-200 | 80-200 |
| Высота ручки, мм | 90-100 | 110-120 | 110-120 | 110-120 | 110 |
| Диаметр ручки, мм | 4-6 | 4-6 | 4-6 | 4-6 | 4-6 |
| Длина бумажной накладки ручки, мм | 114.3 | 152.4 | 152.4 | 152.4 | 190.5 |
| Ширина бумажной накладки ручки, мм | 40-50 | 40-50 | 40-50 | 40-50 | 40-50 |
| Диаметр рулона бумажной накладки ручки, мм | 1200 | 1200 | 1200 | 1200 | 1200 |
| Ширина рулона бумажной накладки ручки, мм | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| Плотность бумажной накладки ручки, г/м2 | 100-250 | 100-250 | 100-250 | 100-250 | 100-250 |
| Макс. скорость производства, пакетов/мин | 150 (220) | 150 (220) | 150 (220) | 120 (150) | 120 |
| Общая мощность, кВт | 28 | 38 | 38 | 39 | 39 |
| Установочные размеры, мм | 11000×4000×1800 | 13000×6000×3100 | 13000×6000×3100 | 13000×6000×3100 | 14000×6000×3100 |
| Вес, кг | 15 000 | 16 000 | 16 000 | 20 000 | 20 000 |

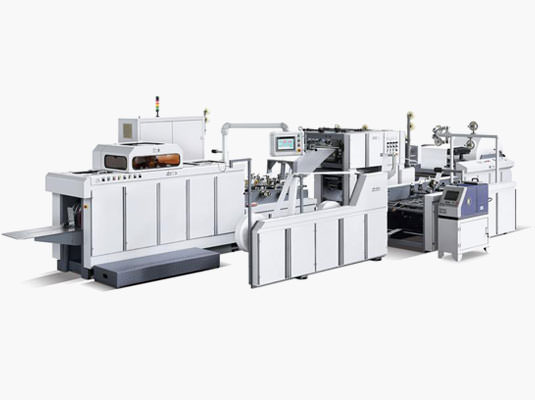

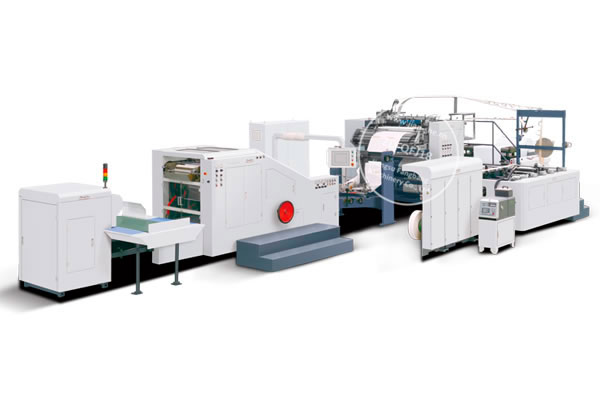

Автоматическая машина для производства бумажных пакетов с витыми ручками
Автоматические машины с рулонной подачей модельного ряда ZD-QFJ предназначены для производства бумажных пакетов с прямоугольным дном и витыми бумажными ручками. Представленное оборудование выполняет ряд последовательных операций, включающих изготовление и приклейку ручек к полотну, резку и формирование тела пакета, а также склеивание дна. Высокая степень автоматизации обеспечивает качество продукции.
Автоматическая машина для производства бумажных пакетов с витыми ручками
Автоматические машины с рулонной подачей модельного ряда ZD-QFJ предназначены для производства бумажных пакетов с прямоугольным дном и витыми бумажными ручками. Представленное оборудование выполняет ряд последовательных операций, включающих изготовление и приклейку ручек к полотну, резку и формирование тела пакета, а также склеивание дна. Высокая степень автоматизации обеспечивает качество продукции.
